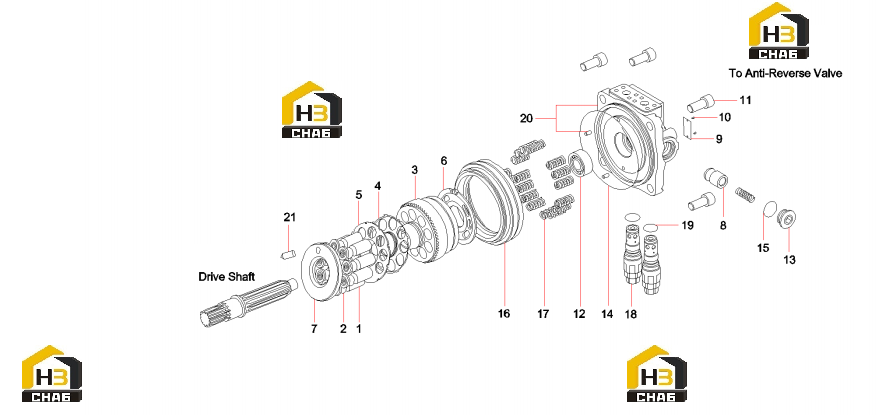

Комплектующие мотора редуктора (часть 2) 60203914

← Комплектующие мотора редуктора (часть 1) 60203914 Клапан мотора редуктора 60203914 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston

Каталожный номер:60039347

Комплект:9

Примечание:

№ на схеме:2

Наименование:Slipper

Каталожный номер:60039291

Комплект:9

Примечание:

№ на схеме:3

Наименование:Cylinder block

Каталожный номер:60039338

Комплект:1

Примечание:

№ на схеме:4

Наименование:Seat, spring

Каталожный номер:60039322

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bracket

Каталожный номер:60039382

Комплект:1

Примечание:

№ на схеме:6

Наименование:Tray, oil distribution

Каталожный номер:60203917

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plate, slipper

Каталожный номер:60203918

Комплект:1

Примечание:

№ на схеме:8

Наименование:Piston

Каталожный номер:60039351

Комплект:2

Примечание:

№ на схеме:9

Наименование:Nameplate

Каталожный номер:60038547

Комплект:1

Примечание:

№ на схеме:10

Наименование:Rivet

Каталожный номер:60008722

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:60008840

Комплект:4

Примечание:

№ на схеме:12

Наименование:Bearing, ball, cylindrical

Каталожный номер:60039302

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plug, oil

Каталожный номер:60039401

Комплект:2

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:60039429

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:B230101001312

Комплект:2

Примечание:

№ на схеме:16

Наименование:Piston, braking

Каталожный номер:60039406

Комплект:1

Примечание:

№ на схеме:17

Наименование:Spring, retarding

Каталожный номер:60039405

Комплект:16

Примечание:

№ на схеме:18

Наименование:Valve, swing relief

Каталожный номер:60203919

Комплект:2

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:B230101000036

Комплект:2

Примечание:

№ на схеме:20

Наименование:Housing AS

Каталожный номер:60039358

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pin

Каталожный номер:60075461

Комплект:1

Примечание:
