Дверь левая 12698556

Дверь левая 12698556

← Дверь правая 12698553 Пластина левая защитная двигателя 12628990 →

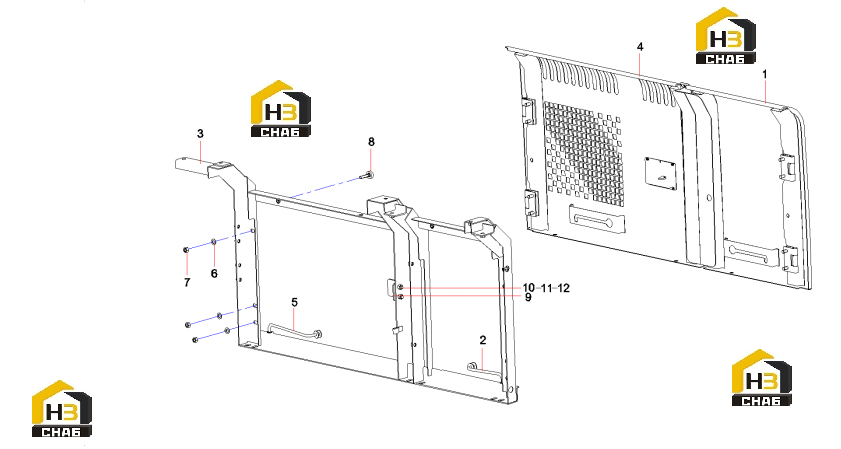

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:small door
Каталожный номер:12758031
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Wind hook SY265C9.1.6B.1B.2
Каталожный номер:12898634
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Left door mounting
Каталожный номер:12698561
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Door, right
Каталожный номер:12677408
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Catch
Каталожный номер:12196084
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:A210405000001
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Nut
Каталожный номер:A210307000001
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Setscrew
Каталожный номер:A810502019056
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Plate, locking
Каталожный номер:12669838
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Gasket
Каталожный номер:12669836
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Gasket
Каталожный номер:12669837
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:A210111000037
Комплект:2
Примечание:
