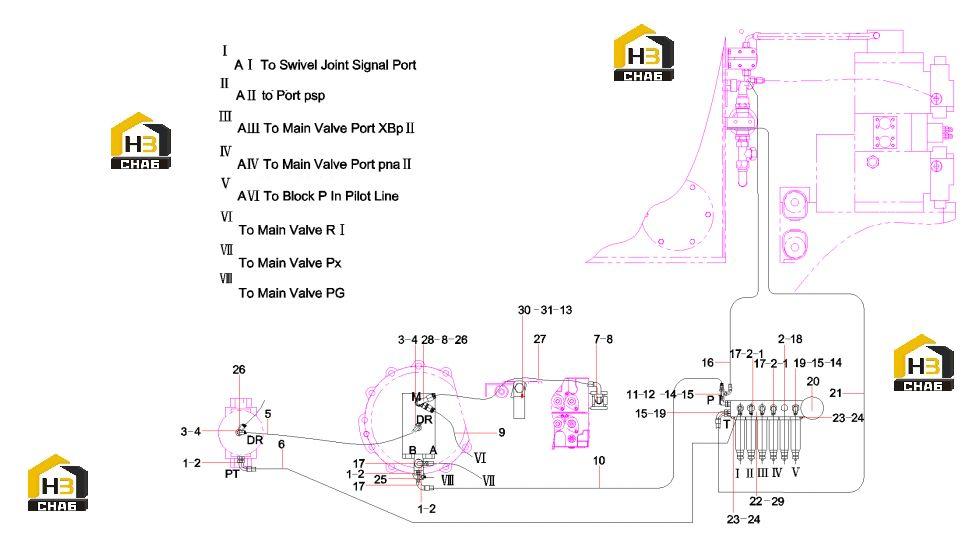

Трубопровод электромагнитного клапана 13239424

← Комплектующие клапана (часть 2) 60170604 Клапан 60136331 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:A820205000940

Комплект:7

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:8

Примечание:

№ на схеме:3

Наименование:Connector

Каталожный номер:A820205002280

Комплект:2

Примечание:

№ на схеме:4

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hose, rubber

Каталожный номер:B230103000305

Комплект:1

Примечание:

№ на схеме:6

Наименование:rubber hose

Каталожный номер:60240243

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connector

Каталожный номер:A820205000945

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:2

Примечание:

№ на схеме:9

Наименование:Rubber hose

Каталожный номер:60260426

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hydraulic Hose Assembly

Каталожный номер:B230103001258

Комплект:1

Примечание:

№ на схеме:11

Наименование:Tee

Каталожный номер:B210780000016

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connector, pipe

Каталожный номер:B210780000827

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:2

Примечание:

№ на схеме:14

Наименование:Elbow

Каталожный номер:B210780000024

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:3

Примечание:

№ на схеме:16

Наименование:Rubber Hose

Каталожный номер:60272450

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:6

Примечание:

№ на схеме:18

Наименование:Plug

Каталожный номер:A820205001771

Комплект:1

Примечание:

№ на схеме:19

Наименование:Connector

Каталожный номер:A820205000961

Комплект:3

Примечание:

№ на схеме:20

Наименование:Diaphragm Accumulator

Каталожный номер:60265303

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose, rubber

Каталожный номер:B230103004613

Комплект:1

Примечание:

№ на схеме:22

Наименование:Valve GP, solenoid, directional

Каталожный номер:60136331

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw M10x80GB70.1 10.9

Каталожный номер:A210204000358

Комплект:2

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:24000512

Комплект:2

Примечание:10GB93

№ на схеме:25

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:1

Примечание:

№ на схеме:26

Наименование:Connector, pipe

Каталожный номер:B210780000018

Комплект:2

Примечание:

№ на схеме:27

Наименование:Rubber Hose

Каталожный номер:60272449

Комплект:1

Примечание:

№ на схеме:28

Наименование:Connector

Каталожный номер:11567267

Комплект:1

Примечание:

№ на схеме:29

Наименование:plate SY205C9M2K.1.4A.4-3

Каталожный номер:13447283

Комплект:1

Примечание:

№ на схеме:30

Наименование:pipeline supporting assembly

Каталожный номер:13717343

Комплект:1

Примечание:

№ на схеме:31

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:1

Примечание:
