Комплектующие ковша 12767615

Комплектующие ковша 12767615

← Ковш 12767602 Система электрическая (часть 1) 13229218 →

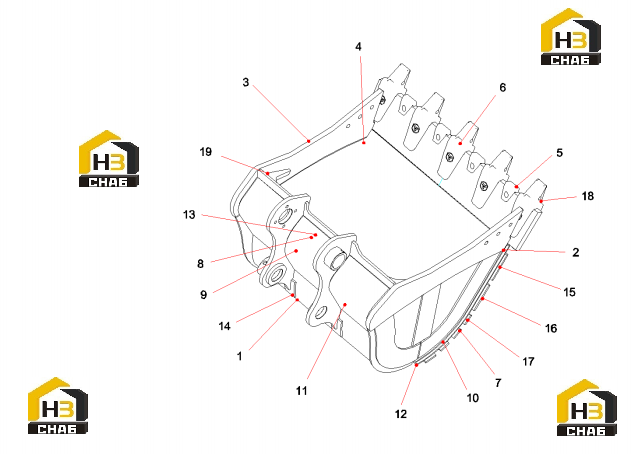

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Connecting seat SY265C.3.4C.1.1
Каталожный номер:12767621
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Left sideplate SY265C.3.4C.1.2
Каталожный номер:12767631
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Right sideplate SY265C.3.4C.1.3
Каталожный номер:12767633
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Plate, reinforced, corner
Каталожный номер:A820101116353
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Protective tooth
Каталожный номер:A820403000698
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Front cutting plate SY265C.3.4C.1
Каталожный номер:12767603
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Outside reinforcing
Каталожный номер:12767604
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Outside reinforcing
Каталожный номер:12767605
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Outside reinforcing
Каталожный номер:12767606
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:baseplate SY265C.3.4C.1-2
Каталожный номер:12767607
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Middle reinforcing
Каталожный номер:12767608
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Left rear reinforcing
Каталожный номер:12767609
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Right rear reinforcing
Каталожный номер:12767610
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Rear reinforcing
Каталожный номер:12767611
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Outside reinforcing
Каталожный номер:12767612
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Outside reinforcing
Каталожный номер:12767613
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Outside reinforcing
Каталожный номер:12767614
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:base of tooth SY265C9.3.4.1
Каталожный номер:12613489
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Reinforcement Plate SY335.3.4A.1
Каталожный номер:12047894
Комплект:2
Примечание:
