Ящик для инструментов 13505065

Ящик для инструментов 13505065

← Пластины защитные платформы 13552319 Крышка двигателя 13546444 →

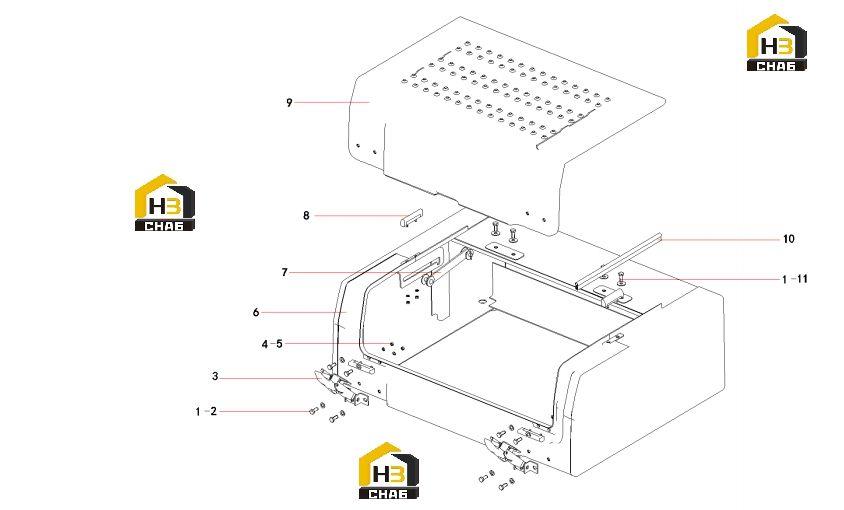

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt M8x20GB5783
Каталожный номер:A210111000089
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer 8GB97.1
Каталожный номер:A210405000007
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Lock, door
Каталожный номер:A222200000065
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer 5GB97.1
Каталожный номер:A210405000005
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Nut M5GB6170
Каталожный номер:A210307000015
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:tool box main body
Каталожный номер:13504043
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:stay rod assembly
Каталожный номер:13503945
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Buffer block SY485C1I3KH.1.6.1.7
Каталожный номер:13305174
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:upper cover plate
Каталожный номер:13504170
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:sealing strip SY35U.1.6.1-1A
Каталожный номер:13504768
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer 8GB96.1
Каталожный номер:A210404000005
Комплект:4
Примечание:
