Узел рукояти 13230715

← Узел стрелы 13230715 Узел ковша 13230715 →

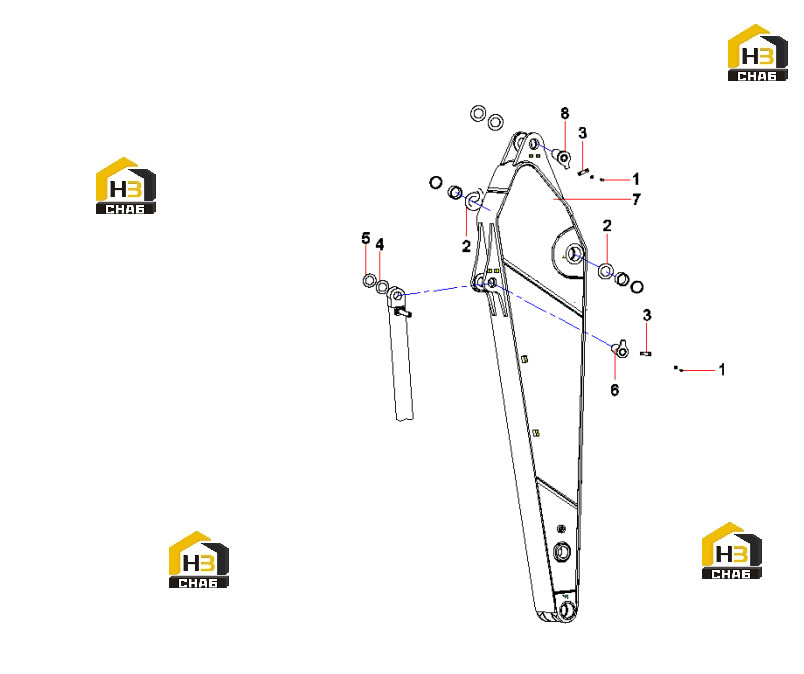

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:10

Примечание:

№ на схеме:2

Наименование:Gasket

Каталожный номер:A820102010387

Комплект:2

Примечание:

№ на схеме:3

Наименование:Plate

Каталожный номер:A820101119187

Комплект:3

Примечание:

№ на схеме:4

Наименование:Gasket, resin

Каталожный номер:11112320

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gasket, resin

Каталожный номер:11041905

Комплект:1

Примечание:

№ на схеме:6

Наименование:Roll, pin

Каталожный номер:A810312110021

Комплект:1

Примечание:

№ на схеме:7

Наименование:arm SY245C9M2KH.3.3B

Каталожный номер:13444827

Комплект:1

Примечание:

№ на схеме:8

Наименование:Lock pin SY265C9.3.13

Каталожный номер:12644208

Комплект:2

Примечание:
