Устройство поворотной платформы 13664790

← Компоненты основные экскаватора sy245c9 13661204 Система гидравлическая (часть 1) 13690235 →

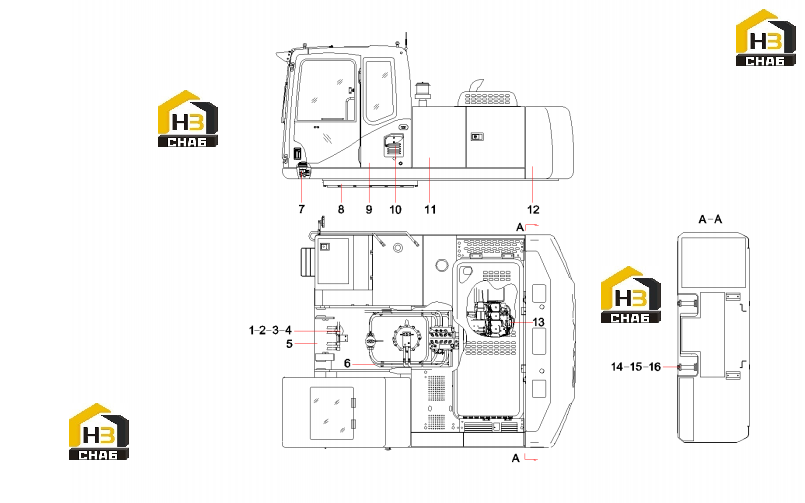

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gasket, seal

Каталожный номер:A820606030364

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover

Каталожный номер:A820101117871

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000639

Комплект:2

Примечание:12GB97.1

№ на схеме:5

Наименование:revolving frame SY245C9.1.1G

Каталожный номер:13733482

Комплект:1

Примечание:

№ на схеме:6

Наименование:hydraulic main pipeline

Каталожный номер:13690235

Комплект:1

Примечание:

№ на схеме:7

Наименование:pilot pipeline SY245C9.1.4

Каталожный номер:13226114

Комплект:1

Примечание:

№ на схеме:8

Наименование:Rotary Bearing Assy

Каталожный номер:12642444

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cab SY245C9.1.5

Каталожный номер:13227246

Комплект:1

Примечание:

№ на схеме:10

Наименование:AIR CONDITION SY245C9.1.8

Каталожный номер:13227402

Комплект:1

Примечание:

№ на схеме:11

Наименование:covering parts assembly

Каталожный номер:13552319

Комплект:1

Примечание:

№ на схеме:12

Наименование:counterweight assebmly

Каталожный номер:13355294

Комплект:1

Примечание:

№ на схеме:13

Наименование:Power system SY245C9M3KH.1.3

Каталожный номер:13664199

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw M33x320GB5782 10.9

Каталожный номер:60112963

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer 33GB1230

Каталожный номер:60013102

Комплект:4

Примечание:

№ на схеме:16

Наименование:Shim

Каталожный номер:A820101326339

Комплект:2

Примечание:
