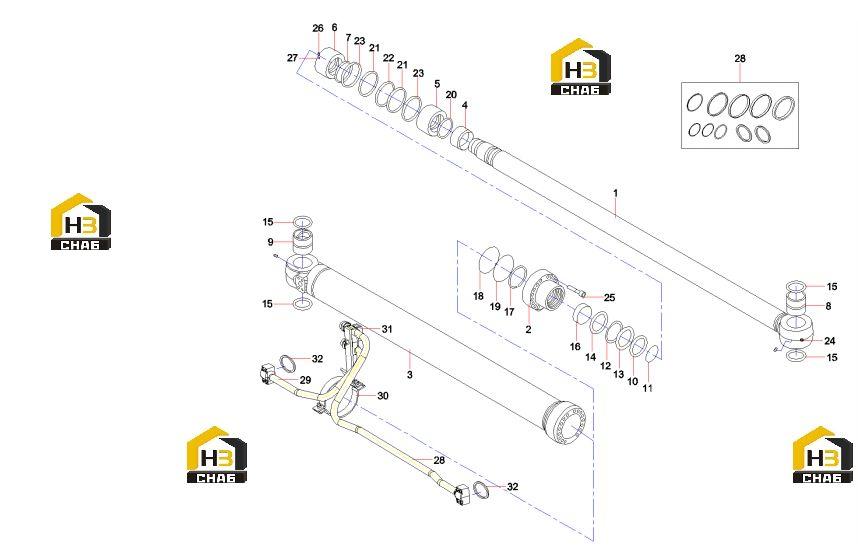

Цилиндр стрелы правый 60270963

← Цилиндр рукояти 60270962 Цилиндр стрелы левый 60270964 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rod, piston

Каталожный номер:60201110

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover, end

Каталожный номер:60201111

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder block

Каталожный номер:60201112

Комплект:1

Примечание:

№ на схеме:4

Наименование:Piston

Каталожный номер:60201109

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sleeve, buffer

Каталожный номер:60201098

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut

Каталожный номер:60065310

Комплект:1

Примечание:

№ на схеме:7

Наименование:Gasket

Каталожный номер:60065259

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sleeve, shaft

Каталожный номер:60201102

Комплект:2

Примечание:

№ на схеме:9

Наименование:Sleeve, shaft

Каталожный номер:60201104

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ring, dust

Каталожный номер:60183936

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring, dust

Каталожный номер:60201103

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring, seal

Каталожный номер:60081626

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring, retainer, switch

Каталожный номер:60065308

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ring, buffer

Каталожный номер:60065205

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring, dust

Каталожный номер:60044361

Комплект:4

Примечание:

№ на схеме:16

Наименование:Sleeve, sliding

Каталожный номер:60201108

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring, retaining

Каталожный номер:60174450

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ring, seal

Каталожный номер:60201107

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring, retaining

Каталожный номер:60065251

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ring, buffer

Каталожный номер:60065347

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ring, guide

Каталожный номер:60201106

Комплект:2

Примечание:

№ на схеме:22

Наименование:Ring, seal

Каталожный номер:60201099

Комплект:1

Примечание:

№ на схеме:23

Наименование:Ring, contaminant

Каталожный номер:60065217

Комплект:2

Примечание:

№ на схеме:24

Наименование:Cup, oil

Каталожный номер:60027777

Комплект:1

Примечание:

№ на схеме:25

Наименование:Screw

Каталожный номер:60022043

Комплект:12

Примечание:

№ на схеме:26

Наименование:Screw

Каталожный номер:60201105

Комплект:1

Примечание:

№ на схеме:27

Наименование:Steel Ball

Каталожный номер:21010039

Комплект:1

Примечание:

№ на схеме:28

Наименование:oil pipe right component A

Каталожный номер:60307393

Комплект:1

Примечание:

№ на схеме:29

Наименование:right component B

Каталожный номер:60307394

Комплект:1

Примечание:

№ на схеме:30

Наименование:thimble component

Каталожный номер:60307395

Комплект:1

Примечание:

№ на схеме:31

Наименование:block plate

Каталожный номер:60307392

Комплект:1

Примечание:

№ на схеме:32

Наименование:Q-ring

Каталожный номер:21018402

Комплект:1

Примечание:
