Система выхлопная 13222285

Система выхлопная 13222285

← Генератор 60215334 Система амортизации двигателя 13222200 →

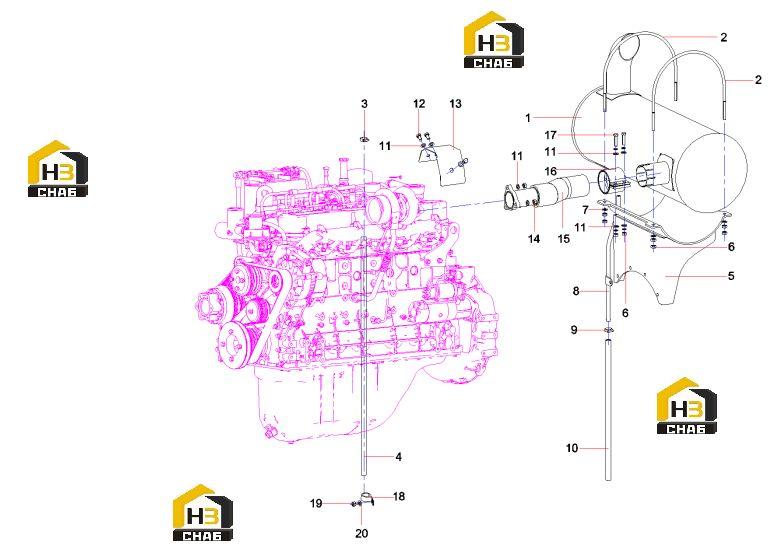

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Muffler
Каталожный номер:60269129
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:U type anchor SY265C9M2K.1.3.2
Каталожный номер:12787740
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hoop
Каталожный номер:A210855000008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose SY265C9M2K.1.3.2-1
Каталожный номер:12910071
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:muffler bracket SY245C9.1.3.2.2
Каталожный номер:13479309
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nut M10GB6170 10
Каталожный номер:A210307000036
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer 10GB96.1
Каталожный номер:60060546
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:pilot water pipe SY245C9.1.3.2.4A
Каталожный номер:13506830
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hoop, hose
Каталожный номер:A229900001347
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose
Каталожный номер:A820606031018
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:24000637
Комплект:10
Примечание:10GB97.1
0 ₽
шт
№ на схеме:12
Наименование:Bolt M10x20GB5783 10.9
Каталожный номер:A210111000012
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Thermal insulation cover
Каталожный номер:12384289
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Nut
Каталожный номер:A210346000007
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:exhaust assistant pipe
Каталожный номер:13479484
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Clamp
Каталожный номер:11761299
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Bolt M10x45GB5783 10.9
Каталожный номер:A210111000120
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Harness clamp
Каталожный номер:60149606
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Bolt M12x20GB5783 10.9
Каталожный номер:A210111000199
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Washer
Каталожный номер:24000639
Комплект:1
Примечание:12GB97.1
