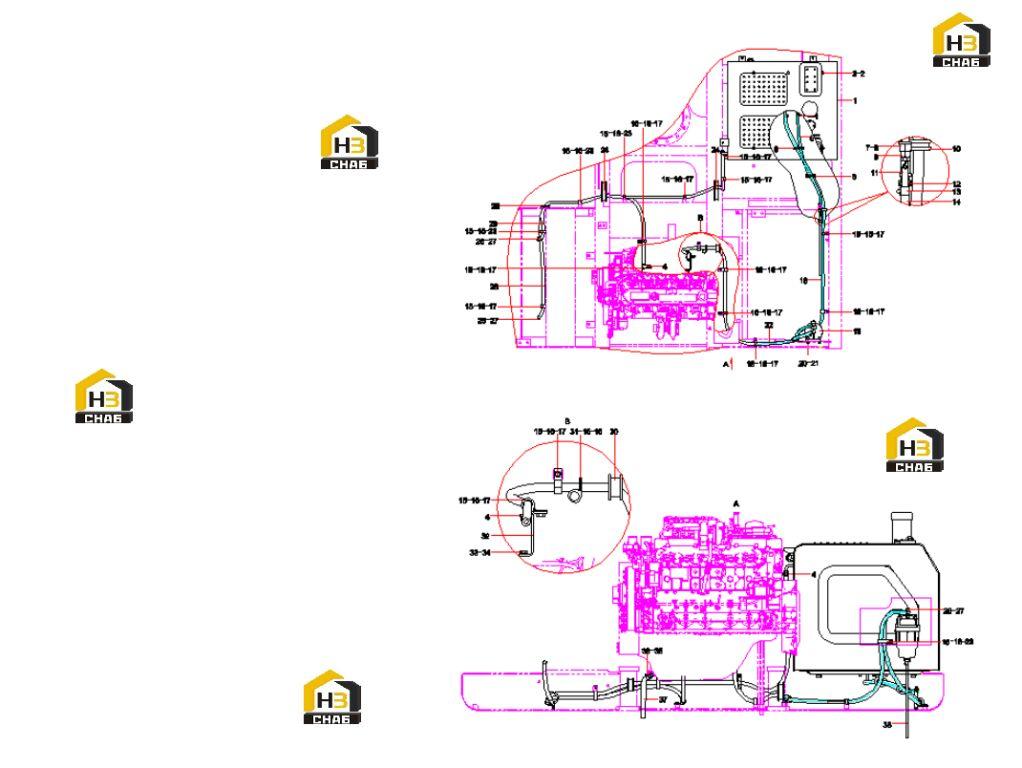

Система топливная 13223118

← Система амортизации двигателя 13222200 Рама поворотная 13226728 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fuel Tank Assy. SY245C9.1.3.5.1B

Каталожный номер:13713083

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw M16x35GB70.1 10.9

Каталожный номер:A210204000198

Комплект:6

Примечание:

№ на схеме:3

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:4

Наименование:Hoop, hose

Каталожный номер:A229900001347

Комплект:6

Примечание:

№ на схеме:5

Наименование:Hose SY245C9.1.3.5-7

Каталожный номер:13258708

Комплект:1

Примечание:

№ на схеме:6

Наименование:protecting ring SY265C9.1.3A.5-12

Каталожный номер:12212275

Комплект:2

Примечание:

№ на схеме:7

Наименование:Nut M16GB617010

Каталожный номер:A210307000028

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000514

Комплект:1

Примечание:16GB93

№ на схеме:9

Наименование:Adapter

Каталожный номер:11251714

Комплект:1

Примечание:

№ на схеме:10

Наименование:protective sleeveSY245C9.1.1A

Каталожный номер:13215447

Комплект:1

Примечание:

№ на схеме:11

Наименование:Switch, fuel

Каталожный номер:60046622

Комплект:1

Примечание:

№ на схеме:12

Наименование:Adapter

Каталожный номер:11331654

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:11273607

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:24000639

Комплект:18

Примечание:12GB97.1

№ на схеме:16

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:18

Примечание:

№ на схеме:17

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:13

Примечание:

№ на схеме:18

Наименование:Fuel hose SY245C9M3KH.1.3.5-2

Каталожный номер:13761103

Комплект:1

Примечание:

№ на схеме:19

Наименование:Fuel Filter Assembly

Каталожный номер:60307172

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw M10x40GB70.1 10.9

Каталожный номер:A210204000355

Комплект:2

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:24000637

Комплект:2

Примечание:10GB97.1

№ на схеме:22

Наименование:Fuel hose SY245C9M3KH.1.3.5-1

Каталожный номер:13761042

Комплект:1

Примечание:

№ на схеме:23

Наименование:Harness clamp

Каталожный номер:60149606

Комплект:4

Примечание:

№ на схеме:24

Наименование:protective sleeve SY245C9.1.1A

Каталожный номер:13215448

Комплект:2

Примечание:

№ на схеме:25

Наименование:protective sleeve SY245C9.1.1A

Каталожный номер:13215450

Комплект:1

Примечание:

№ на схеме:26

Наименование:Washer 16JB982

Каталожный номер:A210434000008

Комплект:8

Примечание:

№ на схеме:27

Наименование:Bolt, articulated

Каталожный номер:A210199000016

Комплект:4

Примечание:

№ на схеме:28

Наименование:Fuel hose SY245C9.1.3.5-4

Каталожный номер:13213038

Комплект:1

Примечание:

№ на схеме:29

Наименование:Fuel hose SY245C9.1.3.5-5

Каталожный номер:13213039

Комплект:1

Примечание:

№ на схеме:30

Наименование:protective sleeve SY245C9.1.1A

Каталожный номер:13215451

Комплект:1

Примечание:

№ на схеме:31

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bracket SY245C9.1.3.5.4

Каталожный номер:13213577

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:A210111000342

Комплект:1

Примечание:

№ на схеме:34

Наименование:Washer

Каталожный номер:24000633

Комплект:1

Примечание:8GB97.1

№ на схеме:35

Наименование:joint SY265C9M2K.1.3.5-10B

Каталожный номер:12725406

Комплект:1

Примечание:

№ на схеме:36

Наименование:Hoop

Каталожный номер:A210855000008

Комплект:1

Примечание:

№ на схеме:37

Наименование:Oil outlet hose SY245C9.1.3.5-6

Каталожный номер:13213571

Комплект:1

Примечание:

№ на схеме:38

Наименование:Coarse water filter tube

Каталожный номер:13665187

Комплект:1

Примечание:
