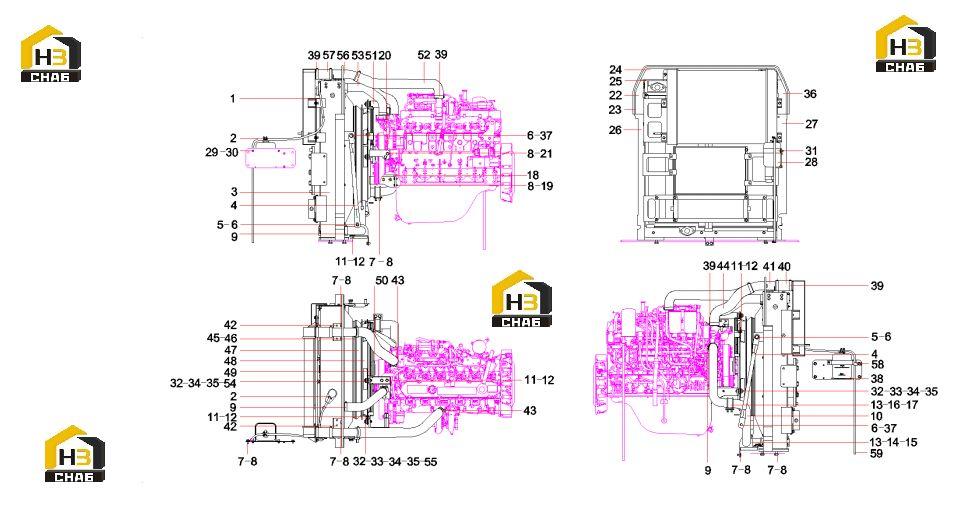

Система охлаждения 13664020

← Фильтр воздушный 60210376 Двигатель 60224409 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:hose SY245C9.1.3.3-15

Каталожный номер:13217729

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:3

Примечание:

№ на схеме:3

Наименование:Radiator

Каталожный номер:60284992

Комплект:1

Примечание:

№ на схеме:4

Наименование:Brace

Каталожный номер:A820301016727

Комплект:2

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:24000642

Комплект:2

Примечание:16GB97.1

№ на схеме:6

Наименование:Bolt M16x30GB5783 10.9

Каталожный номер:A210111000263

Комплект:4

Примечание:

№ на схеме:7

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:17

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000639

Комплект:21

Примечание:12GB97.1

№ на схеме:9

Наименование:Hose clamp

Каталожный номер:60219321

Комплект:4

Примечание:

№ на схеме:10

Наименование:water hose SY245C9M3KH.1.3.3

Каталожный номер:13684299

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:24000637

Комплект:8

Примечание:10GB97.1

№ на схеме:13

Наименование:hose protective

Каталожный номер:12632334

Комплект:2

Примечание:

№ на схеме:14

Наименование:Plate SY245C9.1.3.3-4A

Каталожный номер:13487590

Комплект:1

Примечание:

№ на схеме:15

Наименование:plate

Каталожный номер:12632377

Комплект:1

Примечание:

№ на схеме:16

Наименование:tube clamp backup

Каталожный номер:12788224

Комплект:1

Примечание:

№ на схеме:17

Наименование:fixed bent plate SY265C9M2K.1.3.3

Каталожный номер:12788222

Комплект:1

Примечание:

№ на схеме:18

Наименование:bent plate SY265C9M3K.1.3.3.3

Каталожный номер:13644761

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt M12x40GB5783 10.9

Каталожный номер:A210111000204

Комплект:2

Примечание:

№ на схеме:20

Наименование:bracket SY265C9M3K.1.3.3.2

Каталожный номер:13644758

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw

Каталожный номер:A210204000451

Комплект:2

Примечание:M12x100GB70.1 10.9

№ на схеме:22

Наименование:right plate SY245C9.1.3.3-18B

Каталожный номер:13517140

Комплект:1

Примечание:

№ на схеме:23

Наименование:Sealing strip SY245C9M3KH.1.3.3

Каталожный номер:13683012

Комплект:1

Примечание:

№ на схеме:24

Наименование:top plate SY245C9.1.3.3-6B

Каталожный номер:13517141

Комплект:1

Примечание:

№ на схеме:25

Наименование:SEAL SY245C9.1.3.3-5A

Каталожный номер:13352521

Комплект:1

Примечание:

№ на схеме:26

Наименование:side sponge SY245C9.1.3.3-1C

Каталожный номер:13517124

Комплект:1

Примечание:

№ на схеме:27

Наименование:left sponge SY265C9M3K.1.3.3-2

Каталожный номер:13651671

Комплект:1

Примечание:

№ на схеме:28

Наименование:Tank,reservoir,liquid

Каталожный номер:A229900001590

Комплект:1

Примечание:

№ на схеме:29

Наименование:Screw M8x20GB70.1 10.9

Каталожный номер:A210204000220

Комплект:2

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:24000633

Комплект:2

Примечание:8GB97.1

№ на схеме:31

Наименование:hoop SY245C9.1.3.3.4

Каталожный номер:13262283

Комплект:1

Примечание:

№ на схеме:32

Наименование:damping

Каталожный номер:12379635

Комплект:6

Примечание:

№ на схеме:33

Наименование:Sleeve SY265C9M2K.1.3.3.11B

Каталожный номер:12632489

Комплект:2

Примечание:

№ на схеме:34

Наименование:Washer 10GB96.1

Каталожный номер:60060546

Комплект:3

Примечание:

№ на схеме:35

Наименование:Bolt M10x55GB5782

Каталожный номер:A210110000447

Комплект:3

Примечание:

№ на схеме:36

Наименование:left plate SY265C9M3K.1.3.3-1

Каталожный номер:13651670

Комплект:1

Примечание:

№ на схеме:37

Наименование:Washer 16GB96.1

Каталожный номер:60060553

Комплект:2

Примечание:

№ на схеме:38

Наименование:Cushion, battery

Каталожный номер:A820606030643

Комплект:1

Примечание:

№ на схеме:39

Наименование:Anchor ear, T-type

Каталожный номер:B229900001059

Комплект:6

Примечание:

№ на схеме:40

Наименование:Hose SY245C9.1.3.3-16

Каталожный номер:13352516

Комплект:1

Примечание:

№ на схеме:41

Наименование:Tube SY245C9.1.3.3.2A

Каталожный номер:13352527

Комплект:1

Примечание:

№ на схеме:42

Наименование:Screw

Каталожный номер:A210204000334

Комплект:4

Примечание:M10x16GB70.1 10.9

№ на схеме:43

Наименование:Clamp

Каталожный номер:A229900003104

Комплект:2

Примечание:

№ на схеме:44

Наименование:Hose, Inlet SY245C9M3KH.1.3.3-3

Каталожный номер:13684283

Комплект:1

Примечание:

№ на схеме:45

Наименование:Clamp

Каталожный номер:A229900004513

Комплект:1

Примечание:

№ на схеме:46

Наименование:Locker

Каталожный номер:A229900004514

Комплект:1

Примечание:

№ на схеме:47

Наименование:Rubber Cover SY245C9.1.3.3-20

Каталожный номер:13410099

Комплект:1

Примечание:

№ на схеме:48

Наименование:Wind ring - guide

Каталожный номер:13409534

Комплект:1

Примечание:

№ на схеме:49

Наименование:fan cover SY245C9.1.3.3.9

Каталожный номер:13409859

Комплект:1

Примечание:

№ на схеме:50

Наименование:FAN

Каталожный номер:60279584

Комплект:1

Примечание:

№ на схеме:51

Наименование:top bracket SY265C9M3K.1.3.3.1

Каталожный номер:13644757

Комплект:1

Примечание:

№ на схеме:52

Наименование:Hose, Inlet SY245C9M3KH.1.3.3-2

Каталожный номер:13684282

Комплект:1

Примечание:

№ на схеме:53

Наименование:water hose SY245C9M3KH.1.3.3

Каталожный номер:13684298

Комплект:1

Примечание:

№ на схеме:54

Наименование:Sleeve SY265C9M2K.1.3.3.11A

Каталожный номер:12632483

Комплект:1

Примечание:

№ на схеме:55

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:1

Примечание:

№ на схеме:56

Наименование:Tube SY245C9.1.3.3.3A

Каталожный номер:13352529

Комплект:1

Примечание:

№ на схеме:57

Наименование:Hose SY245C9.1.3.3-8A

Каталожный номер:13352524

Комплект:1

Примечание:

№ на схеме:58

Наименование:Wire clip

Каталожный номер:60083322

Комплект:1

Примечание:

№ на схеме:59

Наименование:hose SY245C9.1.3.3-24

Каталожный номер:13665189

Комплект:1

Примечание:
