Система гусениц 13226728

← Колесо направляющее и натяжитель 13226728 Натяжитель 60244711 →

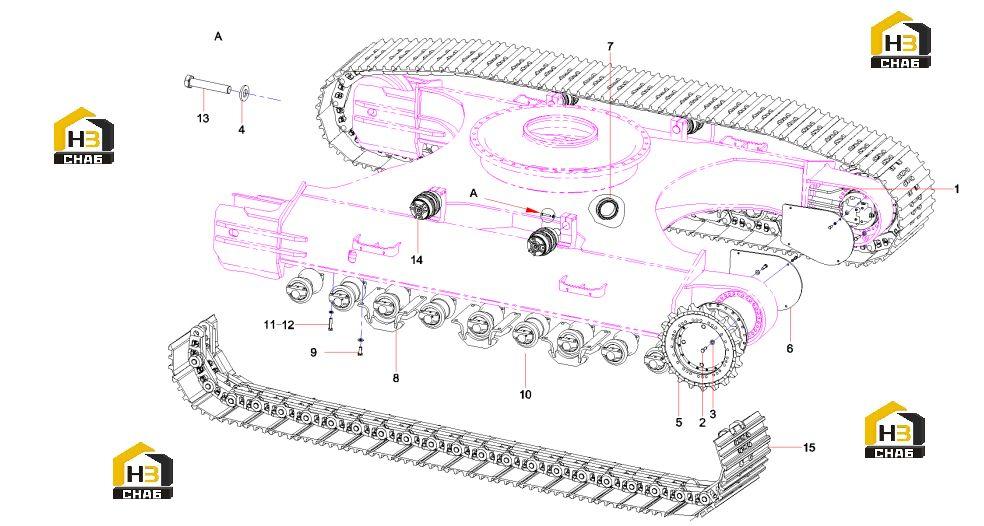

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipeline, Travel device

Каталожный номер:12048195

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:60052677

Комплект:60

Примечание:

№ на схеме:3

Наименование:Washer 16GB97.1

Каталожный номер:21001338

Комплект:60

Примечание:

№ на схеме:4

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:16

Примечание:

№ на схеме:5

Наименование:Driving wheel SY200B.2-2

Каталожный номер:13581396

Комплект:2

Примечание:

№ на схеме:6

Наименование:motor cover SY245C9.2.1-19

Каталожный номер:13515517

Комплект:2

Примечание:

№ на схеме:7

Наименование:Sheath

Каталожный номер:A820606030424

Комплект:2

Примечание:

№ на схеме:8

Наименование:Guard Plate SY245.2.20

Каталожный номер:13422368

Комплект:6

Примечание:

№ на схеме:9

Наименование:Bolt M20x50GB5783 10.9

Каталожный номер:A210111000221

Комплект:16

Примечание:

№ на схеме:10

Наименование:Track Roller SWZ190B

Каталожный номер:13413945

Комплект:18

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:A210110000360

Комплект:72

Примечание:M18x90GB5782 10.9

№ на схеме:12

Наименование:Washer 18(GB1230)

Каталожный номер:A210491000144

Комплект:72

Примечание:

№ на схеме:13

Наименование:Bolt M16x90GB5783 10.9

Каталожный номер:A210111000347

Комплект:8

Примечание:

№ на схеме:14

Наименование:Roller As, carrier

Каталожный номер:12168856

Комплект:4

Примечание:

№ на схеме:15

Наименование:crawler assembly STC190MB

Каталожный номер:12234748

Комплект:2

Примечание:
