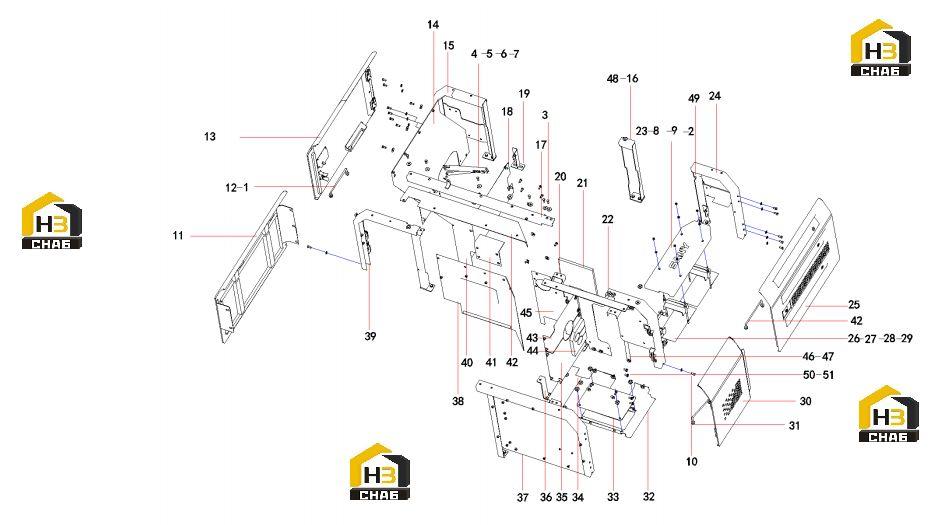

Крышки защитные кузова 13552319

← Защита кузова 13552319 Пластины защитные платформы 13552319 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:2

Наименование:Washer

Каталожный номер:24000637

Комплект:8

Примечание:10GB97.1

№ на схеме:3

Наименование:Washer

Каталожный номер:24000633

Комплект:17

Примечание:8GB97.1

№ на схеме:4

Наименование:Rod, bearing

Каталожный номер:A820302010101

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bar, support

Каталожный номер:A810502015065

Комплект:1

Примечание:

№ на схеме:6

Наименование:Roll, pin

Каталожный номер:A210508000009

Комплект:3

Примечание:

№ на схеме:7

Наименование:Pin 3.2x20GB91

Каталожный номер:A210491000014

Комплект:7

Примечание:

№ на схеме:8

Наименование:Washer 10GB97.1

Каталожный номер:-

Комплект:8

Примечание:Modification or other

№ на схеме:9

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:8

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:60262509

Комплект:6

Примечание:M12x40GB5783 10.9

№ на схеме:11

Наименование:side door SY245C9.1.6.46

Каталожный номер:13338122

Комплект:1

Примечание:

№ на схеме:12

Наименование:Wind hook SY245C9.1.6.64

Каталожный номер:13649788

Комплект:2

Примечание:

№ на схеме:13

Наименование:right door SY245C9.1.6.33B

Каталожный номер:13523996

Комплект:1

Примечание:

№ на схеме:14

Наименование:main pump clapboard

Каталожный номер:13521986

Комплект:1

Примечание:

№ на схеме:15

Наименование:right(b) bracket SY245C9.1.6.20B

Каталожный номер:13521978

Комплект:1

Примечание:

№ на схеме:16

Наименование:side base mounting plate

Каталожный номер:13699790

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bracket SY245C9.1.6.30B

Каталожный номер:13527275

Комплект:1

Примечание:

№ на схеме:18

Наименование:clapboard SY245C9.1.6-50

Каталожный номер:13521971

Комплект:1

Примечание:

№ на схеме:19

Наименование:supporting plate SY245C9.1.6.19

Каталожный номер:13521973

Комплект:1

Примечание:

№ на схеме:20

Наименование:vertical column SY245C9.1.6.53A

Каталожный номер:13527197

Комплект:1

Примечание:

№ на схеме:21

Наименование:Left sponge SY245C9.1.6.28-2

Каталожный номер:13217472

Комплект:1

Примечание:

№ на схеме:22

Наименование:Left central support

Каталожный номер:13526558

Комплект:1

Примечание:

№ на схеме:23

Наименование:battery cover plate SY245C9.1.6

Каталожный номер:13347245

Комплект:1

Примечание:

№ на схеме:24

Наименование:left rear pillar SY245C9.1.6.47

Каталожный номер:13522002

Комплект:1

Примечание:

№ на схеме:25

Наименование:left rear door SY245C9.1.6.34B

Каталожный номер:13524040

Комплект:1

Примечание:

№ на схеме:26

Наименование:Battery rubber pad SY205.1.6-63

Каталожный номер:12569035

Комплект:2

Примечание:

№ на схеме:27

Наименование:Stud

Каталожный номер:11592968

Комплект:4

Примечание:

№ на схеме:28

Наименование:battery support SY215C9.1.6.6A

Каталожный номер:12738866

Комплект:2

Примечание:

№ на схеме:29

Наименование:Cushion, battery

Каталожный номер:A820606030643

Комплект:4

Примечание:

№ на схеме:30

Наименование:left front door SY245C9.1.6.44

Каталожный номер:13524004

Комплект:1

Примечание:

№ на схеме:31

Наименование:Wind hook SY245C9.1.6.65

Каталожный номер:13649813

Комплект:1

Примечание:

№ на схеме:32

Наименование:Cover Plate SY245C9.1.6.36A

Каталожный номер:13521990

Комплект:1

Примечание:

№ на схеме:33

Наименование:Access door, pilot pipe

Каталожный номер:11459078

Комплект:1

Примечание:

№ на схеме:34

Наименование:Pilot Pipeline Cover Plate1

Каталожный номер:13521988

Комплект:1

Примечание:

№ на схеме:35

Наименование:Plate SY245C9.1.6-56

Каталожный номер:13583271

Комплект:1

Примечание:

№ на схеме:36

Наименование:Supporting plate 1 SY245C9.1.6.51

Каталожный номер:13646092

Комплект:1

Примечание:

№ на схеме:37

Наименование:left front spacing plate assembly

Каталожный номер:13521979

Комплект:1

Примечание:

№ на схеме:38

Наименование:right plate SY245C9.1.6.58

Каталожный номер:13361756

Комплект:1

Примечание:

№ на схеме:39

Наименование:right front pillar assembly

Каталожный номер:13521991

Комплект:1

Примечание:

№ на схеме:40

Наименование:Cover Plate SY245C9.1.6.52

Каталожный номер:13361516

Комплект:1

Примечание:

№ на схеме:41

Наименование:foot plate SY245C9.1.6.56

Каталожный номер:13361487

Комплект:1

Примечание:

№ на схеме:42

Наименование:top plate SY245C9.1.6.55A

Каталожный номер:13527199

Комплект:1

Примечание:

№ на схеме:43

Наименование:Plate SY245C9.1.6-55

Каталожный номер:13583209

Комплект:1

Примечание:

№ на схеме:44

Наименование:sponge SY245C9.1.6-57

Каталожный номер:13583705

Комплект:1

Примечание:

№ на схеме:45

Наименование:Left spacing plate

Каталожный номер:13527190

Комплект:1

Примечание:

№ на схеме:46

Наименование:mounting plate SY245C9.1.6-60

Каталожный номер:13696975

Комплект:1

Примечание:

№ на схеме:47

Наименование:side box tay plate SY245C9.1.6.59

Каталожный номер:13696970

Комплект:1

Примечание:

№ на схеме:48

Наименование:plate SY245C9.1.6.66

Каталожный номер:13699784

Комплект:1

Примечание:

№ на схеме:49

Наименование:Left central baffle sealing

Каталожный номер:12061107

Комплект:1

Примечание:

№ на схеме:50

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:2

Примечание:

№ на схеме:51

Наименование:Bolt M8x20GB5783 10.9

Каталожный номер:A210111000343

Комплект:18

Примечание:
