Ковш sy245c 13590574

← Цилиндр стрелы левый 60270964 Система электрическая (часть 1) 13229218 →

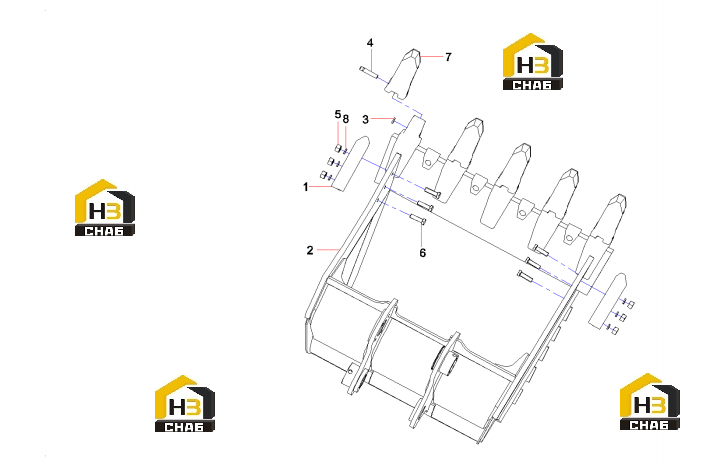

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Side Tooth of Bucket SY245C.3.4

Каталожный номер:13574903

Комплект:2

Примечание:

№ на схеме:2

Наименование:1.3 Bucket Body SY245C.3.4A.1

Каталожный номер:13590580

Комплект:1

Примечание:

№ на схеме:3

Наименование:Clip SY245C.3.4-30 DH360

Каталожный номер:13555484

Комплект:5

Примечание:

№ на схеме:4

Наименование:Pin SY245C.3.4-31 DH360

Каталожный номер:13555485

Комплект:5

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:A210334000013

Комплект:6

Примечание:

№ на схеме:6

Наименование:Bolt M24x90GB5782 10.9

Каталожный номер:A210110000427

Комплект:6

Примечание:

№ на схеме:7

Наименование:Tooth of bucket SY245C_3_4A-1

Каталожный номер:13581915

Комплект:5

Примечание:

№ на схеме:8

Наименование:Washer 24GB1230

Каталожный номер:A210491000122

Комплект:6

Примечание:
