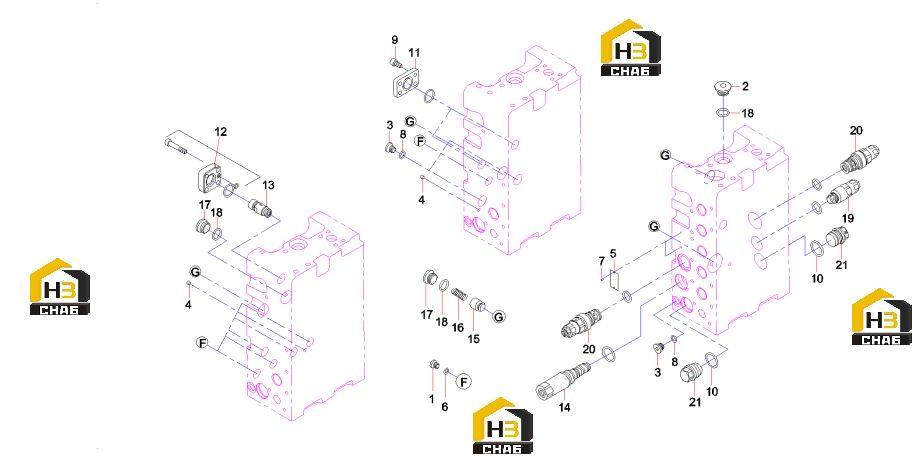

Комплектующие распределительного клапана (часть 2) 60260303

← Комплектующие распределительного клапана (часть 1) 60260303 Комплектующие распределительного клапана (часть 3) 60260303 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plug

Каталожный номер:60008711

Комплект:7

Примечание:

№ на схеме:2

Наименование:Plug

Каталожный номер:60008712

Комплект:3

Примечание:

№ на схеме:3

Наименование:Plug

Каталожный номер:60008713

Комплект:6

Примечание:

№ на схеме:4

Наименование:Setscrew

Каталожный номер:60008728

Комплект:5

Примечание:

№ на схеме:5

Наименование:Nameplate

Каталожный номер:60100511

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:60008697

Комплект:7

Примечание:

№ на схеме:7

Наименование:Rivet

Каталожный номер:60008722

Комплект:2

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:60008700

Комплект:7

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:60008717

Комплект:8

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:60100516

Комплект:2

Примечание:

№ на схеме:11

Наименование:Flange

Каталожный номер:60008781

Комплект:2

Примечание:

№ на схеме:12

Наименование:block plate

Каталожный номер:60307385

Комплект:1

Примечание:

№ на схеме:13

Наименование:valve

Каталожный номер:60307386

Комплект:1

Примечание:

№ на схеме:14

Наименование:Regenerative Shutoff valve of

Каталожный номер:60283390

Комплект:1

Примечание:

№ на схеме:15

Наименование:Valve, check

Каталожный номер:60008783

Комплект:8

Примечание:

№ на схеме:16

Наименование:Spring

Каталожный номер:60008817

Комплект:10

Примечание:

№ на схеме:17

Наименование:Plug

Каталожный номер:60008715

Комплект:11

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:60008705

Комплект:17

Примечание:

№ на схеме:19

Наименование:Valve, throttle

Каталожный номер:60100490

Комплект:6

Примечание:

№ на схеме:20

Наименование:Valve, throttle

Каталожный номер:60100488

Комплект:2

Примечание:

№ на схеме:21

Наименование:Plug

Каталожный номер:60100465

Комплект:2

Примечание:
