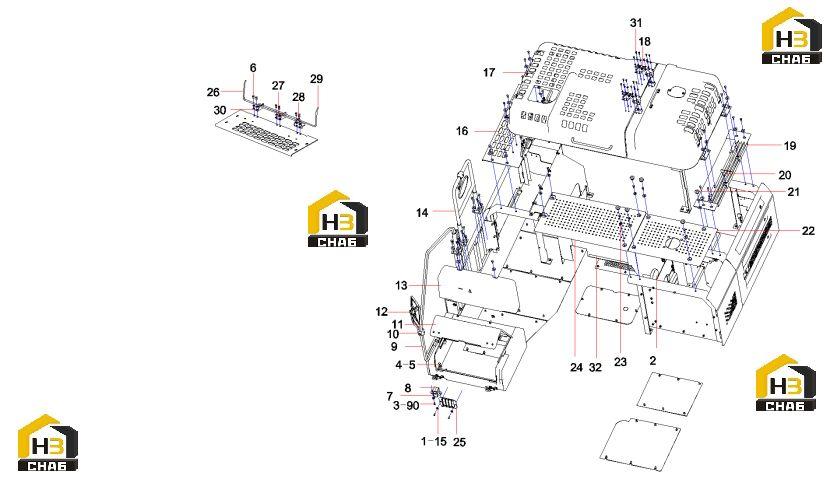

Защита кузова 13552319

← Схема электрическая кондиционера 10473304 Крышки защитные кузова 13552319 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:60262510

Комплект:2

Примечание:8GB96.1

№ на схеме:2

Наименование:sponge SY245C9.1.6-59

Каталожный номер:13672369

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer 10GB96.1

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:4

Наименование:Bolt

Каталожный номер:60262507

Комплект:215

Примечание:M12x25GB5783 10.9

№ на схеме:5

Наименование:Washer

Каталожный номер:60262511

Комплект:106

Примечание:12GB96.1

№ на схеме:6

Наименование:Washer

Каталожный номер:60262512

Комплект:37

Примечание:12GB97.1

№ на схеме:7

Наименование:fixed clamp SY485C1I3KH.1.6.3C

Каталожный номер:13488841

Комплект:1

Примечание:

№ на схеме:8

Наименование:rubber sleeve

Каталожный номер:13488842

Комплект:1

Примечание:

№ на схеме:9

Наименование:Main hand rail body(l)

Каталожный номер:13526679

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bracket for rear mirror

Каталожный номер:13556376

Комплект:1

Примечание:

№ на схеме:11

Наименование:toolbox SY245C9.1.6.40A

Каталожный номер:13505065

Комплект:1

Примечание:

№ на схеме:12

Наименование:rearview mirror

Каталожный номер:60228208

Комплект:1

Примечание:

№ на схеме:13

Наименование:trim cover main body

Каталожный номер:13503802

Комплект:1

Примечание:

№ на схеме:14

Наименование:Main hand rail body(ll)

Каталожный номер:13526720

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:60262506

Комплект:18

Примечание:M8x20GB5783 10.9

№ на схеме:16

Наименование:Right upper rear cover plate

Каталожный номер:13547233

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bonnet Assy. SY245C9.1.6.21C

Каталожный номер:13546444

Комплект:1

Примечание:

№ на схеме:18

Наименование:engine cover lock

Каталожный номер:60275176

Комплект:2

Примечание:

№ на схеме:19

Наименование:Left Upper Rear Cover Plate

Каталожный номер:13526504

Комплект:1

Примечание:

№ на схеме:20

Наименование:Setscrew

Каталожный номер:A810502019056

Комплект:2

Примечание:

№ на схеме:21

Наименование:rubber plugSY280R1I2K.1.6-11

Каталожный номер:12468201

Комплект:6

Примечание:

№ на схеме:22

Наименование:Air filter plate

Каталожный номер:13522011

Комплект:1

Примечание:

№ на схеме:23

Наименование:Thickening Washer

Каталожный номер:13300896

Комплект:72

Примечание:

№ на схеме:24

Наименование:Intermediate cover plate

Каталожный номер:13522016

Комплект:1

Примечание:

№ на схеме:25

Наименование:lamp cover SY245C9.1.6.63

Каталожный номер:13550355

Комплект:1

Примечание:

№ на схеме:26

Наименование:Spring SY245C9.1.6.23B-3

Каталожный номер:13547228

Комплект:1

Примечание:

№ на схеме:27

Наименование:Antiswing sleeve SY245C9.1.6.23B

Каталожный номер:13547230

Комплект:1

Примечание:

№ на схеме:28

Наименование:Antiswing sleeve SY245C9.1.6.23B

Каталожный номер:13547227

Комплект:1

Примечание:

№ на схеме:29

Наименование:front spring SY245C9.1.6.23B-4

Каталожный номер:13547229

Комплект:1

Примечание:

№ на схеме:30

Наименование:Antiswing sleeve SY245C9.1.6.23B

Каталожный номер:13547226

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt M8x20GB5783 10.9

Каталожный номер:A210111000343

Комплект:18

Примечание:

№ на схеме:32

Наименование:sealing strip SY245C9.1.6-58

Каталожный номер:13672370

Комплект:1

Примечание:
