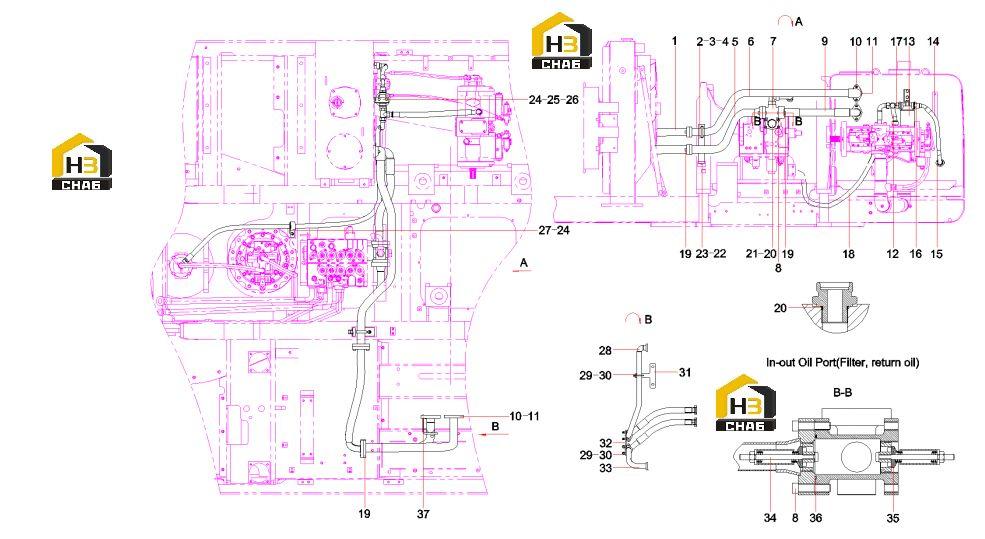

Трубопровод возврата масла 13239459

← Мотор редуктора 60203915 Бак гидравлический 13360917 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose As

Каталожный номер:A810201066338

Комплект:2

Примечание:

№ на схеме:2

Наименование:plate SY245C9M2KH.1.2.2-2

Каталожный номер:13506157

Комплект:1

Примечание:

№ на схеме:3

Наименование:U-bolt

Каталожный номер:A820301017131

Комплект:1

Примечание:

№ на схеме:4

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:4

Примечание:

№ на схеме:5

Наименование:oil return steel pipe

Каталожный номер:13366852

Комплект:1

Примечание:

№ на схеме:6

Наименование:Oil Return Steel Pipe

Каталожный номер:13366850

Комплект:1

Примечание:

№ на схеме:7

Наименование:oil return block SY245C9.1.2.2-1C

Каталожный номер:13690424

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw M12x45GB70.1 12.9

Каталожный номер:A210204000227

Комплект:6

Примечание:

№ на схеме:9

Наименование:Hose Assembly

Каталожный номер:13375631

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw M12x35GB70.1 10.9

Каталожный номер:A210204000206

Комплект:8

Примечание:

№ на схеме:11

Наименование:O-ring 47.22x3.53 AS568-225

Каталожный номер:B230101000244

Комплект:4

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:60035666

Комплект:1

Примечание:

№ на схеме:13

Наименование:oil-drain filter core

Каталожный номер:60277730

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose,rubber

Каталожный номер:B230103002212

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:A820205000837

Комплект:1

Примечание:

№ на схеме:16

Наименование:Connector

Каталожный номер:A820205000945

Комплект:2

Примечание:

№ на схеме:17

Наименование:Connector, pipe

Каталожный номер:B210780000018

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose, rubber

Каталожный номер:B230103003217

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw M12x40GB70.1 10.9

Каталожный номер:A210204000338

Комплект:10

Примечание:

№ на схеме:20

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:3

Примечание:

№ на схеме:21

Наименование:Plug

Каталожный номер:A820205002644

Комплект:1

Примечание:

№ на схеме:22

Наименование:Screw M12x30GB70.110.9

Каталожный номер:A210204000337

Комплект:2

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:24000639

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:3

Примечание:

№ на схеме:25

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:2

Примечание:

№ на схеме:26

Наименование:bracket assem SY245C9.1.2.8A

Каталожный номер:13214321

Комплект:1

Примечание:

№ на схеме:27

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:1

Примечание:

№ на схеме:28

Наименование:Oil radiation oil-in rubber hose

Каталожный номер:13505752

Комплект:1

Примечание:

№ на схеме:29

Наименование:U-bolt

Каталожный номер:11617653

Комплект:3

Примечание:

№ на схеме:30

Наименование:Nut M12GB6170 10

Каталожный номер:A210307000031

Комплект:12

Примечание:

№ на схеме:31

Наименование:BracketSY245C9.1.2.7A-1

Каталожный номер:13211408

Комплект:1

Примечание:

№ на схеме:32

Наименование:PlateSY265C9M2K.1.2.1.2-2

Каталожный номер:12630472

Комплект:1

Примечание:

№ на схеме:33

Наименование:steel pipe assy.

Каталожный номер:13505828

Комплект:1

Примечание:

№ на схеме:34

Наименование:Valve,one-way

Каталожный номер:60205580

Комплект:1

Примечание:

№ на схеме:35

Наименование:Check valve

Каталожный номер:60205581

Комплект:1

Примечание:

№ на схеме:36

Наименование:O-ring 59.4x3.1JISB2401

Каталожный номер:B230101000366

Комплект:3

Примечание:

№ на схеме:37

Наименование:Screw M10x30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:2

Примечание:
