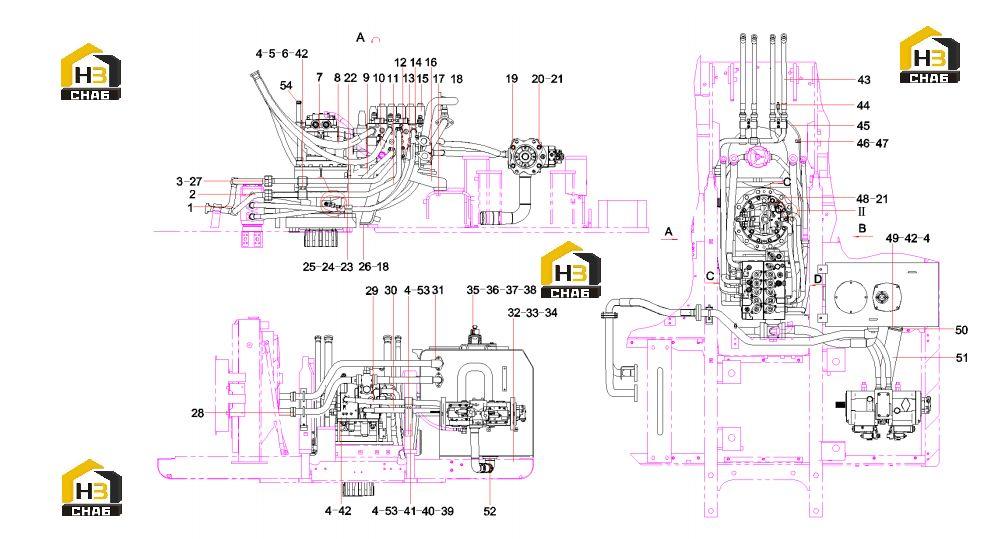

Трубопровод управления гидравлической системой (часть 1) 13226104

← Устройство поворотной платформы 13228020 Трубопровод управления гидравлической системой (часть 2) 13226104 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Small cavity steel tube of movable

Каталожный номер:13475002

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bigger cavity tube of movable

Каталожный номер:13505871

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw M10x45GB70.1 10.9

Каталожный номер:A210204000364

Комплект:8

Примечание:

№ на схеме:4

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:21

Примечание:

№ на схеме:5

Наименование:Gasket

Каталожный номер:A820606010360

Комплект:12

Примечание:

№ на схеме:6

Наименование:Plate, pressure

Каталожный номер:11539353

Комплект:1

Примечание:

№ на схеме:7

Наименование:Reducer GP

Каталожный номер:60197000

Комплект:1

Примечание:

№ на схеме:8

Наименование:Rubber Hose

Каталожный номер:60272452

Комплект:1

Примечание:

№ на схеме:9

Наименование:Steel Pipe

Каталожный номер:12786320

Комплект:1

Примечание:

№ на схеме:10

Наименование:Rubber Hose

Каталожный номер:60272451

Комплект:1

Примечание:

№ на схеме:11

Наименование:TubeSY265C9.1.2.3A

Каталожный номер:12630888

Комплект:1

Примечание:

№ на схеме:12

Наименование:TubeSY265C9.1.2.4A

Каталожный номер:12630890

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:60147845

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose,rubber

Каталожный номер:60067103

Комплект:2

Примечание:

№ на схеме:15

Наименование:Multiple valve of boom

Каталожный номер:60260303

Комплект:1

Примечание:

№ на схеме:16

Наименование:main valve frame

Каталожный номер:13665281

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M16x55GB5783 10.9

Каталожный номер:A210111000054

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer 16GB96.1

Каталожный номер:60060553

Комплект:3

Примечание:

№ на схеме:19

Наименование:pump

Каталожный номер:60280752

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw M20x55GB70.1 10.9

Каталожный номер:A210204000300

Комплект:4

Примечание:

№ на схеме:21

Наименование:Washer 20GB1230

Каталожный номер:A210491000132

Комплект:17

Примечание:

№ на схеме:22

Наименование:Plate, upper

Каталожный номер:A810406012423

Комплект:2

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:24000512

Комплект:6

Примечание:10GB93

№ на схеме:24

Наименование:Screw M10x55GB70.1 10.9

Каталожный номер:A210204000335

Комплект:4

Примечание:

№ на схеме:25

Наименование:Plate, lower

Каталожный номер:A810406012424

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bolt M16x35GB5783 10.9

Каталожный номер:A210111000212

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:5

Примечание:

№ на схеме:28

Наименование:oil return pipeline SY245C9.1.2.2

Каталожный номер:13239459

Комплект:1

Примечание:

№ на схеме:29

Наименование:Rubber hose

Каталожный номер:60260429

Комплект:1

Примечание:

№ на схеме:30

Наименование:Rubber hose

Каталожный номер:60260430

Комплект:1

Примечание:

№ на схеме:31

Наименование:hydraulic fuel tank SY245C9.1.2.1B

Каталожный номер:13360917

Комплект:1

Примечание:

№ на схеме:32

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:33

Наименование:Gasket

Каталожный номер:A820101118172

Комплект:8

Примечание:

№ на схеме:34

Наименование:Screw M16x35GB70.1 10.9

Каталожный номер:A210204000198

Комплект:6

Примечание:

№ на схеме:35

Наименование:Valve, breather

Каталожный номер:60129702

Комплект:1

Примечание:

№ на схеме:36

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:37

Наименование:Washer

Каталожный номер:24000632

Комплект:4

Примечание:6GB97.1

№ на схеме:38

Наименование:O-ring 59.4x3.1JISB2401

Каталожный номер:B230101000366

Комплект:1

Примечание:

№ на схеме:39

Наименование:bracket assem SY245C9.1.2.9A

Каталожный номер:13215129

Комплект:1

Примечание:

№ на схеме:40

Наименование:Clamp, pipe

Каталожный номер:11206201

Комплект:1

Примечание:

№ на схеме:41

Наименование:Gasket

Каталожный номер:12546994

Комплект:2

Примечание:

№ на схеме:42

Наименование:Screw M12x35GB70.1 10.9

Каталожный номер:A210204000206

Комплект:17

Примечание:

№ на схеме:43

Наименование:Hose

Каталожный номер:B230103002294

Комплект:4

Примечание:

№ на схеме:44

Наименование:Fitting, grease

Каталожный номер:B229900000686

Комплект:1

Примечание:

№ на схеме:45

Наименование:rubber hose

Каталожный номер:60240243

Комплект:1

Примечание:

№ на схеме:46

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:1

Примечание:

№ на схеме:47

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:1

Примечание:

№ на схеме:48

Наименование:Bolt

Каталожный номер:A210111000062

Комплект:13

Примечание:M20x60GB5783 10.9

№ на схеме:49

Наименование:Oil tank oil suction tube

Каталожный номер:13213418

Комплект:1

Примечание:

№ на схеме:50

Наименование:T-type anchor ear

Каталожный номер:60250343

Комплект:4

Примечание:

№ на схеме:51

Наименование:Suction hoseSY265C9M2K.1.2.2

Каталожный номер:12325470

Комплект:1

Примечание:

№ на схеме:52

Наименование:O-ring

Каталожный номер:B230101002160

Комплект:1

Примечание:

№ на схеме:53

Наименование:Screw M12x30GB70.110.9

Каталожный номер:A210204000337

Комплект:4

Примечание:

№ на схеме:54

Наименование:Air Plug

Каталожный номер:60263201

Комплект:1

Примечание:
