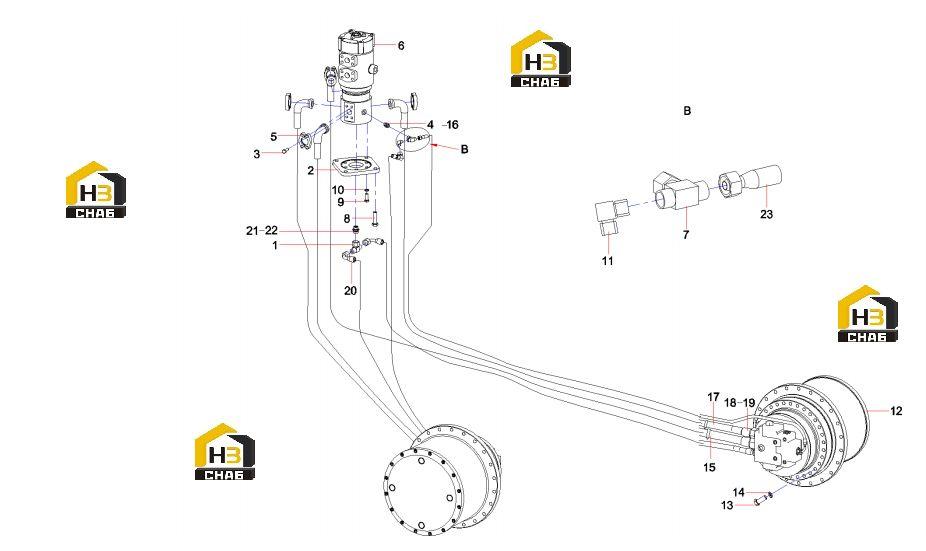

Соединение бортовых редукторов 12048195

← Система гусениц 13226728 Ремкомплект центрального шарнира 60243991 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector, pipe

Каталожный номер:B210780000413

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plate, transition

Каталожный номер:A820101212141

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw M10x30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:16

Примечание:

№ на схеме:4

Наименование:Connector

Каталожный номер:A820205000844

Комплект:3

Примечание:

№ на схеме:5

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:8

Примечание:

№ на схеме:6

Наименование:Center Swivel Joint

Каталожный номер:60243991

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connector, pipe

Каталожный номер:B210780000172

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M16x35GB5783 10.9

Каталожный номер:A210111000212

Комплект:4

Примечание:

№ на схеме:9

Наименование:Bolt M12x35GB5783 10.9

Каталожный номер:A210111000203

Комплект:6

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:24000513

Комплект:6

Примечание:12GB93

№ на схеме:11

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:1

Примечание:

№ на схеме:12

Наименование:ReductionGearAssembly

Каталожный номер:60157369

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:60197801

Комплект:60

Примечание:M16x60DIN931 12.9

№ на схеме:14

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:60

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:60071501

Комплект:2

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:3

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:60098562

Комплект:2

Примечание:

№ на схеме:18

Наименование:Connector

Каталожный номер:A820205000834

Комплект:4

Примечание:

№ на схеме:19

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:4

Примечание:

№ на схеме:20

Наименование:Hose, rubber

Каталожный номер:B230103000286

Комплект:2

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:A820205000843

Комплект:3

Примечание:

№ на схеме:22

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:3

Примечание:

№ на схеме:23

Наименование:Hose

Каталожный номер:21003876

Комплект:2

Примечание:
