Система очистки воздуха 13222494

← Системы двигателя 13223164 Воздухоочиститель a222100000410 →

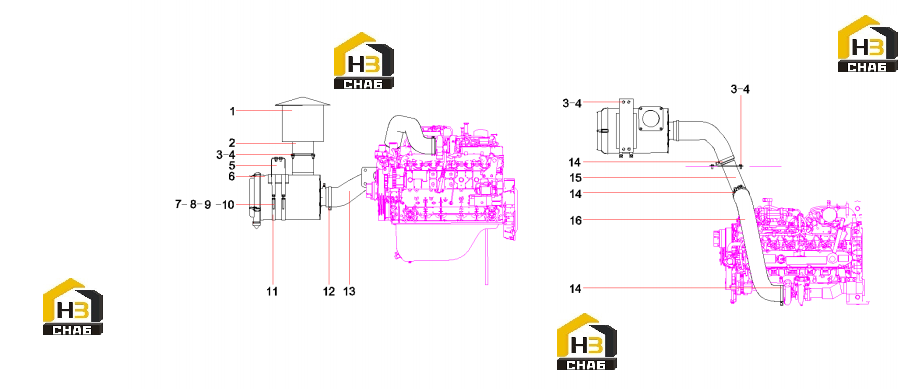

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Precleaner

Каталожный номер:A222100000410

Комплект:1

Примечание:

№ на схеме:2

Наименование:Air inlet connecting

Каталожный номер:12787411

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:12

Примечание:

№ на схеме:4

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:12

Примечание:

№ на схеме:5

Наименование:Air filtering bracke

Каталожный номер:13353605

Комплект:1

Примечание:

№ на схеме:6

Наименование:Air cleaner

Каталожный номер:60210376

Комплект:1

Примечание:FRG130333

№ на схеме:7

Наименование:Bolt M10x90GB5783 10.9

Каталожный номер:A210111000270

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000512

Комплект:2

Примечание:10GB93

№ на схеме:9

Наименование:Washer

Каталожный номер:24000637

Комплект:2

Примечание:10GB97.1

№ на схеме:10

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:2

Примечание:

№ на схеме:11

Наименование:Air cleaner pipe hoop

Каталожный номер:13478905

Комплект:2

Примечание:

№ на схеме:12

Наименование:Anchor ear, T-type

Каталожный номер:A229900002220

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose, intake SY245C9.1.3.4-2A

Каталожный номер:13353603

Комплект:1

Примечание:

№ на схеме:14

Наименование:Anchor ear, T-type

Каталожный номер:A229900002263

Комплект:3

Примечание:

№ на схеме:15

Наименование:Air Inlet Tube SY245C9.1.3.4.1

Каталожный номер:13212209

Комплект:1

Примечание:

№ на схеме:16

Наименование:air intake hose SY245C9.1.3.4-1A

Каталожный номер:13547773

Комплект:1

Примечание:
