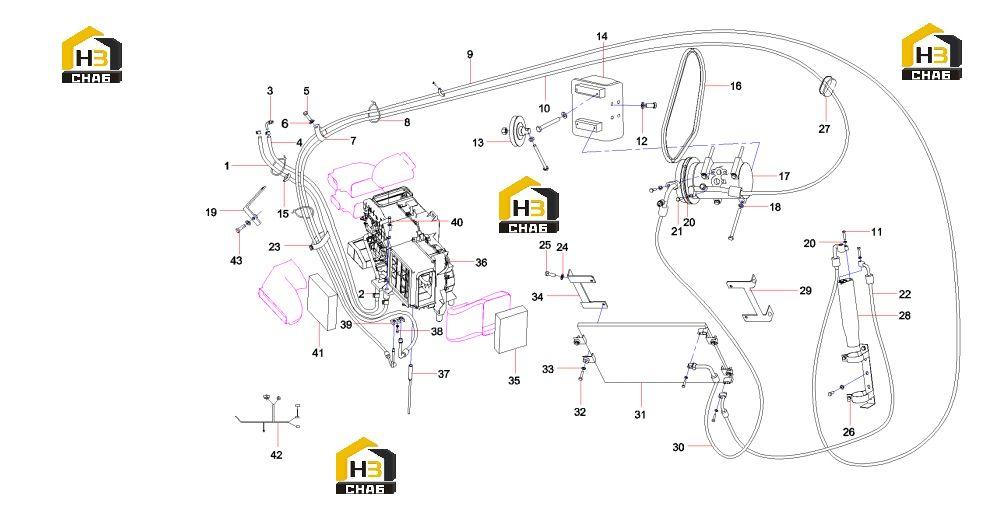

Система кондиционирования воздуха 13227402

← Пол кабины 13227051 Блок кондиционера 60168171 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose, steam

Каталожный номер:10472127

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clamp, pipe

Каталожный номер:60166393

Комплект:4

Примечание:

№ на схеме:3

Наименование:Connector

Каталожный номер:10453599

Комплект:2

Примечание:

№ на схеме:4

Наименование:Hose, steam

Каталожный номер:10472124

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:23

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:24000639

Комплект:23

Примечание:12GB97.1

№ на схеме:7

Наименование:Clamp, harness

Каталожный номер:60119587

Комплект:3

Примечание:

№ на схеме:8

Наименование:Strap, nylon (black)

Каталожный номер:A239900000066

Комплект:14

Примечание:

№ на схеме:9

Наименование:Hose, rubber, liquid

Каталожный номер:60001239

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose, air intake

Каталожный номер:60001235

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M6x25GB5783

Каталожный номер:A210111000081

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer 10GB1230

Каталожный номер:A210491000120

Комплект:4

Примечание:

№ на схеме:13

Наименование:Pulley, tension

Каталожный номер:60009582

Комплект:1

Примечание:

№ на схеме:14

Наименование:CompressorBracketSY265C9M2K.

Каталожный номер:12632783

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:3

Примечание:

№ на схеме:16

Наименование:V-belt

Каталожный номер:A230106000321

Комплект:1

Примечание:

№ на схеме:17

Наименование:Compressor

Каталожный номер:B220203000007

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:24000633

Комплект:6

Примечание:8GB97.1

№ на схеме:19

Наименование:nog SY245C9.1.8.7

Каталожный номер:13521609

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:24000632

Комплект:7

Примечание:6GB97.1

№ на схеме:21

Наименование:Bolt M6x30GB5783

Каталожный номер:A210111000082

Комплект:2

Примечание:

№ на схеме:22

Наименование:Liquid rubber hose

Каталожный номер:60167256

Комплект:1

Примечание:

№ на схеме:23

Наименование:Clamp, harness

Каталожный номер:60149606

Комплект:1

Примечание:

№ на схеме:24

Наименование:Washer 10GB96.1

Каталожный номер:60060546

Комплект:4

Примечание:10GB96.1

№ на схеме:25

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:4

Примечание:

№ на схеме:26

Наименование:Support, container, liquid storage

Каталожный номер:A229900008784

Комплект:1

Примечание:

№ на схеме:27

Наименование:Sleeve, rubber

Каталожный номер:11779657

Комплект:2

Примечание:

№ на схеме:28

Наименование:Container, liquid storage

Каталожный номер:B229900005141

Комплект:1

Примечание:

№ на схеме:29

Наименование:right bracket SY245C9.1.8.6

Каталожный номер:13356155

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose, exhaust

Каталожный номер:60001233

Комплект:1

Примечание:

№ на схеме:31

Наименование:Assembly, condenser

Каталожный номер:A220700000028

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt M8x35GB5783

Каталожный номер:A210111000092

Комплект:4

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:60060565

Комплект:4

Примечание:8GB96.1

№ на схеме:34

Наименование:left bracket SY245C9.1.8.5

Каталожный номер:13356163

Комплект:1

Примечание:

№ на схеме:35

Наименование:Filter

Каталожный номер:60250669

Комплект:1

Примечание:

№ на схеме:36

Наименование:Assembly, air conditioner unit

Каталожный номер:60168171

Комплект:1

Примечание:

№ на схеме:37

Наименование:Pipe, drainage

Каталожный номер:A229900009481

Комплект:1

Примечание:

№ на схеме:38

Наименование:Screw M6x25GB70.1

Каталожный номер:A210204000132

Комплект:1

Примечание:

№ на схеме:39

Наименование:Connected plate

Каталожный номер:60250668

Комплект:1

Примечание:

№ на схеме:40

Наименование:Bolt M8x25GB5783 10.9

Каталожный номер:A210111000323

Комплект:7

Примечание:

№ на схеме:41

Наименование:Filter, air, inner

Каталожный номер:B222100000711

Комплект:1

Примечание:

№ на схеме:42

Наименование:Electrical system, air conditioner

Каталожный номер:10473304

Комплект:1

Примечание:

№ на схеме:43

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:A210111000342

Комплект:1

Примечание:
