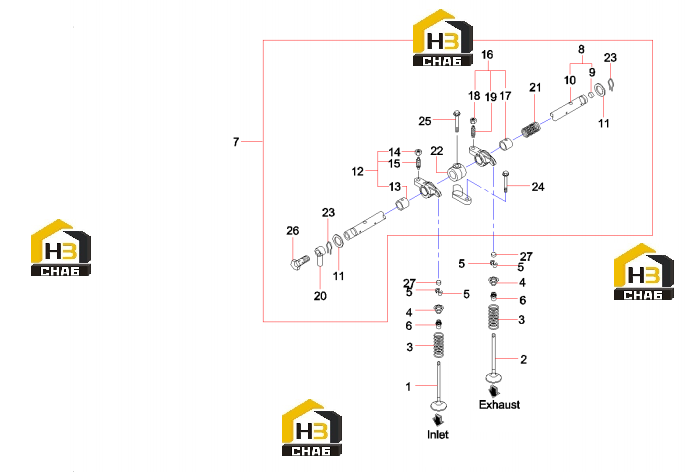

Система клапанная 60215300

← Головка блока цилиндров 60215299 Крышка клапанная 60215301 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve, air inlet

Каталожный номер:60214379

Комплект:6

Примечание:

№ на схеме:2

Наименование:Valve, exhaust

Каталожный номер:60214480

Комплект:6

Примечание:

№ на схеме:3

Наименование:Spring, valve

Каталожный номер:60214481

Комплект:12

Примечание:

№ на схеме:4

Наименование:Bracket

Каталожный номер:60214186

Комплект:12

Примечание:

№ на схеме:5

Наименование:Pin, valve

Каталожный номер:60214471

Комплект:24

Примечание:

№ на схеме:6

Наименование:Seal, oil

Каталожный номер:60214185

Комплект:12

Примечание:

№ на схеме:7

Наименование:Rocker & shaft AS

Каталожный номер:60214285

Комплект:1

Примечание:

№ на схеме:8

Наименование:Shaft AS, arm, rocker

Каталожный номер:60214288

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cover, seal

Каталожный номер:60214155

Комплект:1

Примечание:

№ на схеме:10

Наименование:Shaft, rocker arm

Каталожный номер:60214289

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:60214378

Комплект:4

Примечание:

№ на схеме:12

Наименование:Arm, rocker

Каталожный номер:60214392

Комплект:6

Примечание:

№ на схеме:13

Наименование:Sleeve, shaft

Каталожный номер:60214194

Комплект:6

Примечание:

№ на схеме:14

Наименование:Nut, plug

Каталожный номер:60214510

Комплект:6

Примечание:

№ на схеме:15

Наименование:Screw, adjusting

Каталожный номер:60214573

Комплект:6

Примечание:

№ на схеме:16

Наименование:Arm, rocker

Каталожный номер:60214470

Комплект:6

Примечание:

№ на схеме:17

Наименование:Sleeve, shaft

Каталожный номер:60214194

Комплект:6

Примечание:

№ на схеме:18

Наименование:Nut, plug

Каталожный номер:60214510

Комплект:6

Примечание:

№ на схеме:19

Наименование:Screw, adjusting

Каталожный номер:60214573

Комплект:6

Примечание:

№ на схеме:20

Наименование:Hose, fuel

Каталожный номер:60214472

Комплект:1

Примечание:

№ на схеме:21

Наименование:Spring

Каталожный номер:60214473

Комплект:4

Примечание:

№ на схеме:22

Наименование:Bracket

Каталожный номер:60214474

Комплект:6

Примечание:

№ на схеме:23

Наименование:Clamp

Каталожный номер:60214520

Комплект:4

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:60214552

Комплект:6

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:60214556

Комплект:6

Примечание:

№ на схеме:26

Наименование:Bolt, link

Каталожный номер:60214560

Комплект:1

Примечание:

№ на схеме:27

Наименование:Cover

Каталожный номер:60214192

Комплект:12

Примечание:
