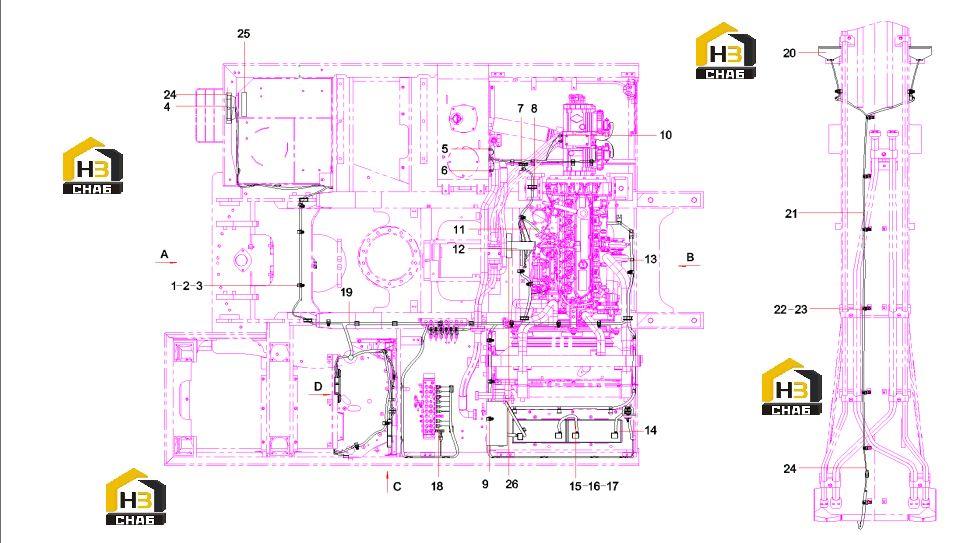

Система электрическая (часть 2) 13229218

← Система электрическая (часть 1) 13229218 Система электрическая (часть 3) 13229218 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Band Clip Fixer

Каталожный номер:60228632

Комплект:20

Примечание:

№ на схеме:2

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:20

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000513

Комплект:20

Примечание:12GB93

№ на схеме:4

Наименование:Lamp, working

Каталожный номер:60143661

Комплект:1

Примечание:

№ на схеме:5

Наименование:Temperature Sensor

Каталожный номер:60251132

Комплект:1

Примечание:

№ на схеме:6

Наименование:pressure switch

Каталожный номер:60244710

Комплект:1

Примечание:

№ на схеме:7

Наименование:protecting ring

Каталожный номер:10239069

Комплект:1

Примечание:

№ на схеме:8

Наименование:protective sleeve SY245C9.1.1A

Каталожный номер:13215451

Комплект:5

Примечание:

№ на схеме:9

Наименование:Nylon belting

Каталожный номер:60260292

Комплект:17

Примечание:

№ на схеме:10

Наименование:Pressure Sensor

Каталожный номер:60217140

Комплект:2

Примечание:

№ на схеме:11

Наименование:Power Supply Line

Каталожный номер:60190202

Комплект:1

Примечание:

№ на схеме:12

Наименование:Guard board SY245C9.5-5

Каталожный номер:13275006

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:6

Примечание:

№ на схеме:14

Наименование:Battery

Каталожный номер:60190637

Комплект:2

Примечание:

№ на схеме:15

Наименование:Line, power

Каталожный номер:60012793

Комплект:1

Примечание:

№ на схеме:16

Наименование:Connector GP, anode, battery

Каталожный номер:60013322

Комплект:2

Примечание:

№ на схеме:17

Наименование:Connector GP, cathode, battery, A

Каталожный номер:60013321

Комплект:2

Примечание:

№ на схеме:18

Наименование:Pressure Sensor

Каталожный номер:60217141

Комплект:9

Примечание:

№ на схеме:19

Наименование:Vehicle Body Harness

Каталожный номер:13660846

Комплект:1

Примечание:

№ на схеме:20

Наименование:Lamp, working

Каталожный номер:60143661

Комплект:2

Примечание:

№ на схеме:21

Наименование:Work Lamp harness SY245C9.5.8

Каталожный номер:13216888

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M10x16GB5783 10.9

Каталожный номер:A210111000195

Комплект:11

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:24000637

Комплект:11

Примечание:10GB97.1

№ на схеме:24

Наименование:Frame SY245C9.5.10A

Каталожный номер:13559573

Комплект:1

Примечание:

№ на схеме:25

Наименование:Plate SY245C9.5.9A

Каталожный номер:13559571

Комплект:1

Примечание:

№ на схеме:26

Наименование:Fixed board unit SY245C9_5_3

Каталожный номер:13274999

Комплект:1

Примечание:
