Рама поворотная 13226728

← Фильтр топливный b222100000728 Колесо направляющее и натяжитель 13226728 →

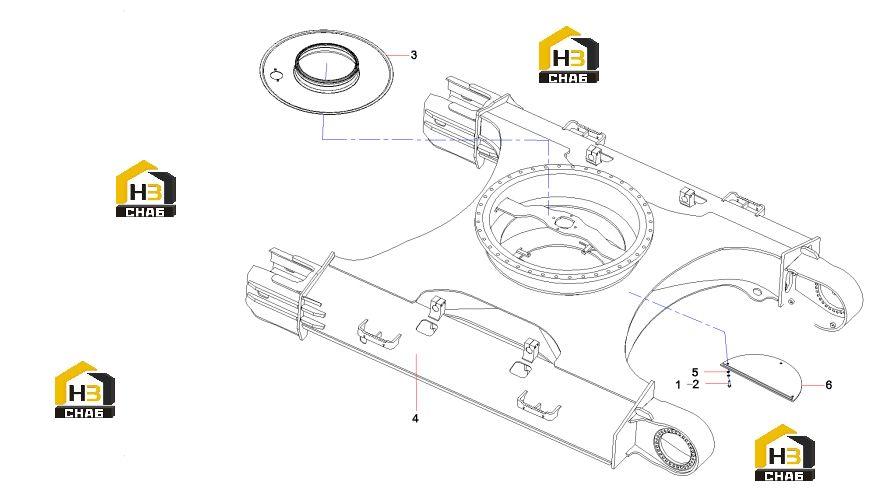

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:24000513

Комплект:14

Примечание:12GB93

№ на схеме:2

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:14

Примечание:

№ на схеме:3

Наименование:Seal GP

Каталожный номер:10597735

Комплект:1

Примечание:

№ на схеме:4

Наименование:track frame SY245C9.2.1

Каталожный номер:13213973

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:6

Примечание:12GB96.1

№ на схеме:6

Наименование:Coverplate GP

Каталожный номер:10131971

Комплект:2

Примечание:
