Подлокотник правый 60215683

Подлокотник правый 60215683

← Механизм регулировки сиденья b229900000265 Комплектующие подлокотника 60204189 →

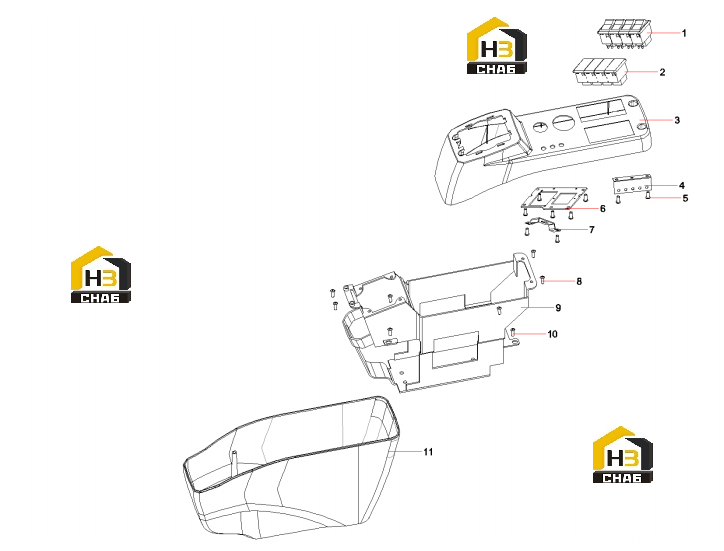

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Switch,seesaw
Каталожный номер:A241200000121
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:4-section frame
Каталожный номер:60309919
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Right armrest box upper cover
Каталожный номер:60307221
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:bracket
Каталожный номер:60309924
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Screw M5x10GB818
Каталожный номер:A210210000006
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:bracket
Каталожный номер:60309925
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:bracket
Каталожный номер:60309915
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Screw M6x20GB818
Каталожный номер:A210210000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:bracket
Каталожный номер:60309927
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Screw M6x16GB818
Каталожный номер:A210210000008
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:down housing
Каталожный номер:60309922
Комплект:1
Примечание:
