Дверь задняя левая 13524040

← Дверь правая задняя 13523996 Противовес 13355294 →

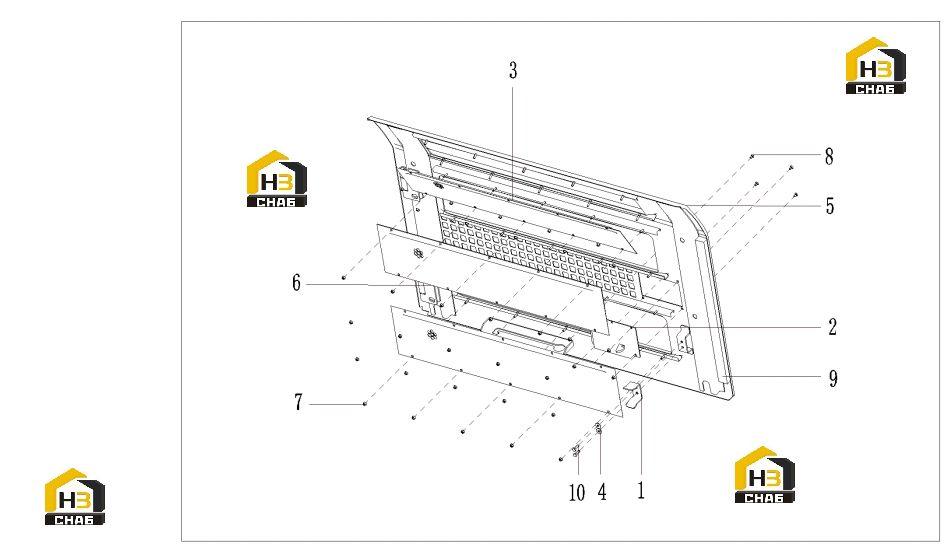

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:orientation plate SY245C9.1.6.33.2

Каталожный номер:13354038

Комплект:1

Примечание:

№ на схеме:2

Наименование:Lock, door

Каталожный номер:A222200000012

Комплект:1

Примечание:

№ на схеме:3

Наименование:net plate SY245C9.1.6.34A.2-4

Каталожный номер:13354501

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer 6GB96.1

Каталожный номер:A210404000009

Комплект:2

Примечание:

№ на схеме:5

Наименование:left rear door SY245C9.1.6.34B.1

Каталожный номер:13524041

Комплект:1

Примечание:

№ на схеме:6

Наименование:halftone SY245C9.1.6.34A.2-3

Каталожный номер:13354500

Комплект:2

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:11817218

Комплект:34

Примечание:

№ на схеме:8

Наименование:Anchor, clamp

Каталожный номер:11817247

Комплект:4

Примечание:

№ на схеме:9

Наименование:sponge SY245C9.1.6.34A-2

Каталожный номер:13354779

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M6x20GB5783 Dacroment

Каталожный номер:24002322

Комплект:2

Примечание:
