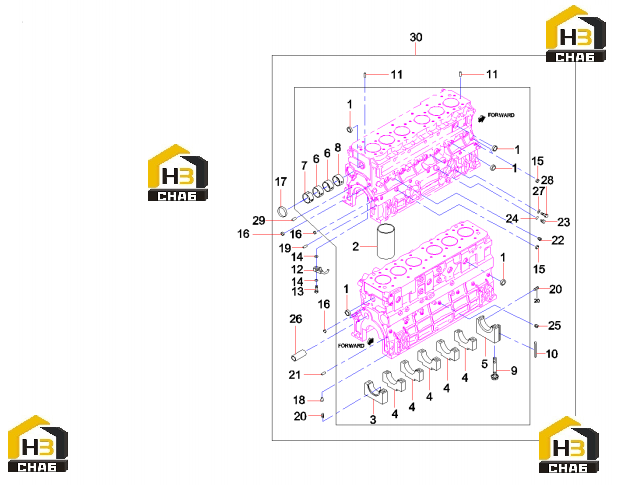

Блок цилиндров 60215303

← Система распределительного вала 60291030 Комплектующие двигателя 60215304 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover, seal

Каталожный номер:60214159

Комплект:14

Примечание:

№ на схеме:2

Наименование:Liner, cylinder

Каталожный номер:60214394

Комплект:6

Примечание:

№ на схеме:3

Наименование:Cover, bearing

Каталожный номер:60214223

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cover, bearing

Каталожный номер:60214224

Комплект:5

Примечание:

№ на схеме:5

Наименование:Cover, bearing

Каталожный номер:60214225

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bushing, camshaft

Каталожный номер:60214396

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bushing, camshaft

Каталожный номер:60214397

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bushing, camshaft

Каталожный номер:60214398

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:60214546

Комплект:14

Примечание:

№ на схеме:10

Наименование:Seal, side

Каталожный номер:60214221

Комплект:2

Примечание:

№ на схеме:11

Наименование:Pin

Каталожный номер:60214512

Комплект:2

Примечание:

№ на схеме:12

Наименование:Nozzle, engine oil

Каталожный номер:60214222

Комплект:6

Примечание:

№ на схеме:13

Наименование:Valve, brake

Каталожный номер:60214542

Комплект:6

Примечание:

№ на схеме:14

Наименование:Gasket

Каталожный номер:60214561

Комплект:12

Примечание:

№ на схеме:15

Наименование:Cover, seal

Каталожный номер:60214155

Комплект:2

Примечание:

№ на схеме:16

Наименование:Cover, seal

Каталожный номер:60214156

Комплект:7

Примечание:

№ на схеме:17

Наименование:Cam

Каталожный номер:60214395

Комплект:1

Примечание:

№ на схеме:18

Наименование:Plug

Каталожный номер:60214187

Комплект:3

Примечание:

№ на схеме:19

Наименование:Pin

Каталожный номер:60214514

Комплект:2

Примечание:

№ на схеме:20

Наименование:Pin, spring

Каталожный номер:60214515

Комплект:6

Примечание:

№ на схеме:21

Наименование:Pin

Каталожный номер:60214476

Комплект:2

Примечание:

№ на схеме:22

Наименование:Plug, conical

Каталожный номер:60214598

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plug

Каталожный номер:60214261

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:60214255

Комплект:1

Примечание:

№ на схеме:25

Наименование:Plug, conical

Каталожный номер:60214597

Комплект:8

Примечание:

№ на схеме:26

Наименование:Shaft, idler

Каталожный номер:60214242

Комплект:1

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:60214176

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:60214503

Комплект:1

Примечание:

№ на схеме:29

Наименование:Pin, spring

Каталожный номер:60214515

Комплект:6

Примечание:

№ на схеме:30

Наименование:Crankcase

Каталожный номер:60214291

Комплект:1

Примечание:
