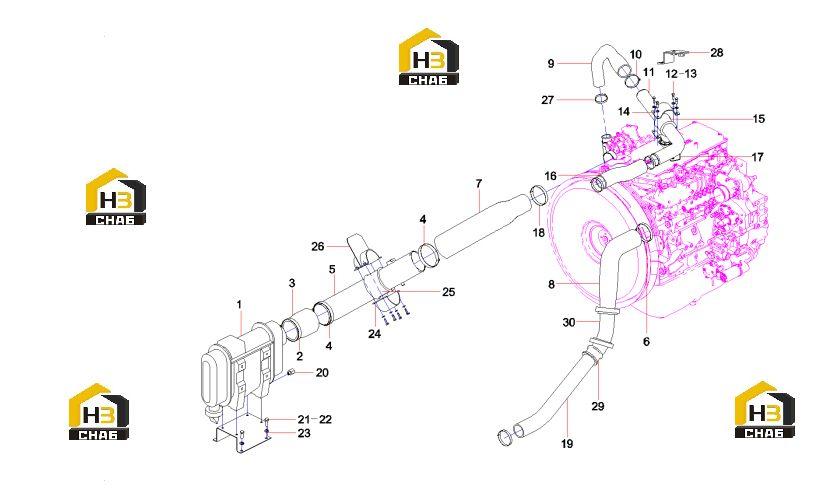

Система очистки воздуха 11459037

← Радиатор 60231327 Фильтр воздушный 60069049 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air cleaner

Каталожный номер:60069049

Комплект:1

Примечание:

№ на схеме:2

Наименование:Anchor ear, T-type

Каталожный номер:A229900003481

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose, air inlet

Каталожный номер:11450032

Комплект:1

Примечание:

№ на схеме:4

Наименование:Anchor ear, T-type

Каталожный номер:A229900003293

Комплект:2

Примечание:

№ на схеме:5

Наименование:assembly of air_take

Каталожный номер:11938553

Комплект:1

Примечание:

№ на схеме:6

Наименование:Anchor ear, T-type

Каталожный номер:A229900003136

Комплект:1

Примечание:

№ на схеме:7

Наименование:HOSE TO

Каталожный номер:13158066

Комплект:1

Примечание:

№ на схеме:8

Наименование:Intercooled exhaust

Каталожный номер:12695235

Комплект:1

Примечание:

№ на схеме:9

Наименование:CAC Intake Rubber

Каталожный номер:13154706

Комплект:1

Примечание:

№ на схеме:10

Наименование:Anchor ear, T-type

Каталожный номер:B229900001059

Комплект:6

Примечание:

№ на схеме:11

Наименование:Assembly of tube to

Каталожный номер:11884032

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw M8x20GB70.1 10.9

Каталожный номер:A210204000220

Комплект:8

Примечание:

№ на схеме:13

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:8

Примечание:

№ на схеме:14

Наименование:Clamp, pipe

Каталожный номер:11373093

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bushing, rubber

Каталожный номер:11373095

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rubber Hose A SY235C9I4K.1.3.4

Каталожный номер:13154677

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bracket, air inlet pipe

Каталожный номер:11457435

Комплект:1

Примечание:

№ на схеме:18

Наименование:Anchor ear, T-type

Каталожный номер:A210855000052

Комплект:1

Примечание:

№ на схеме:19

Наименование:Intercooled exhaust

Каталожный номер:12695233

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sensor, pressure

Каталожный номер:60053691

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:10

Примечание:

№ на схеме:22

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:10

Примечание:

№ на схеме:23

Наименование:bracket

Каталожный номер:12713963

Комплект:2

Примечание:

№ на схеме:24

Наименование:Clamp, pipe

Каталожный номер:11870474

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bushing, rubber

Каталожный номер:11373222

Комплект:1

Примечание:

№ на схеме:26

Наименование:bracket for tube SY235C9I4K.1.3.4

Каталожный номер:13158108

Комплект:1

Примечание:

№ на схеме:27

Наименование:Anchor ear, T-type

Каталожный номер:A229900002031

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bracket, air inlet pipe

Каталожный номер:11871025

Комплект:1

Примечание:

№ на схеме:29

Наименование:bushingl SY235C9I4K.1.3.4-23

Каталожный номер:12707978

Комплект:1

Примечание:

№ на схеме:30

Наименование:tube after CAC SY235C9I4K.1.3.4

Каталожный номер:12695234

Комплект:1

Примечание:
