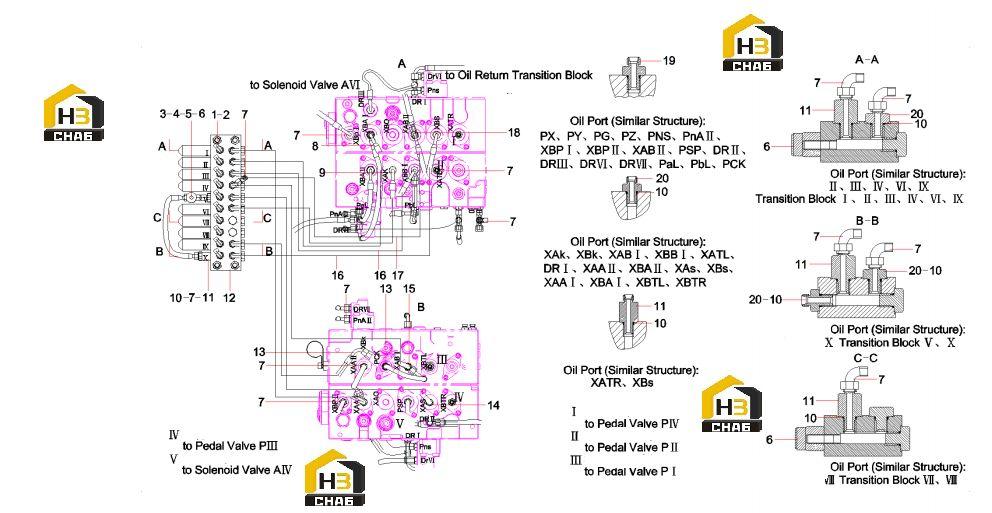

Система гидравлическая гидрораспределителя (часть 1) 12977975

← Комплектующие клапана (часть 2) 60004101 Система гидравлическая гидрораспределителя (часть 2) 12977975 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw M12x70GB70.1

Каталожный номер:A210204000027

Комплект:4

Примечание:

№ на схеме:2

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:3

Наименование:Connector, pipe

Каталожный номер:B210780001045

Комплект:2

Примечание:

№ на схеме:4

Наименование:Valve, shuttle, tee

Каталожный номер:B220400000169

Комплект:1

Примечание:

№ на схеме:5

Наименование:Coupler, sensor, negative flow

Каталожный номер:A820205001061

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sensor, negative flow pressure

Каталожный номер:B240600000117

Комплект:9

Примечание:

№ на схеме:7

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:26

Примечание:

№ на схеме:8

Наименование:Hose,rubber

Каталожный номер:21020054

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose,rubber

Каталожный номер:B230103000074

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:45

Примечание:

№ на схеме:11

Наименование:G3/8-M14

Каталожный номер:12565781

Комплект:13

Примечание:

№ на схеме:12

Наименование:Adapter

Каталожный номер:10077269

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose,rubber

Каталожный номер:B230103000871

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hose, rubber

Каталожный номер:B230103002722

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose, rubber

Каталожный номер:B230103001456

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:B230103003295

Комплект:2

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:B230103001434

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector, pipe

Каталожный номер:B210780000172

Комплект:1

Примечание:

№ на схеме:19

Наименование:Connector

Каталожный номер:A820205000940

Комплект:17

Примечание:

№ на схеме:20

Наименование:Connector

Каталожный номер:A820205000946

Комплект:23

Примечание:
