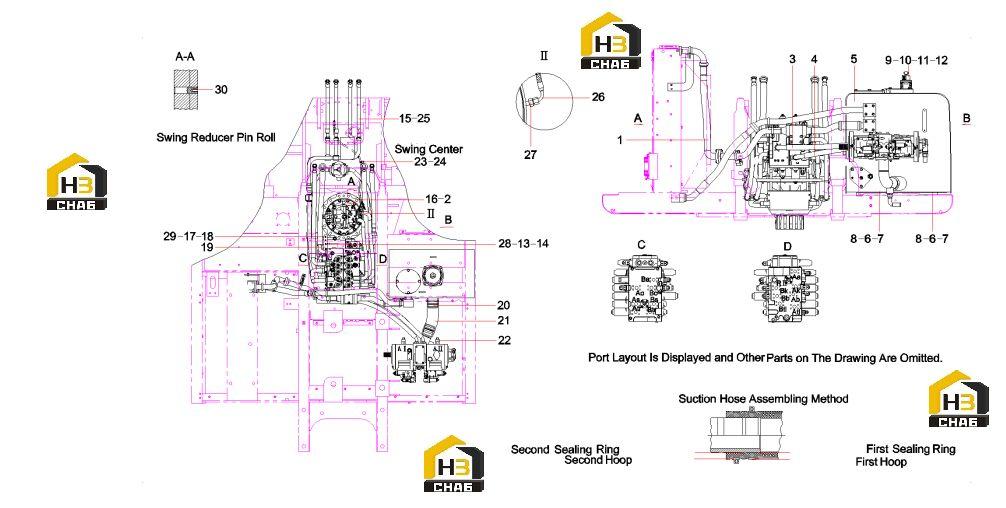

Система гидравлическая (часть 3) 12943542

← Система гидравлическая (часть 2) 12943542 Редуктор поворотный b229900003821 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:The pipeline of oil return

Каталожный номер:12943204

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 20GB7244

Каталожный номер:A210422000003

Комплект:17

Примечание:

№ на схеме:3

Наименование:Hose,rubber

Каталожный номер:60106136

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose, rubber

Каталожный номер:60071500

Комплект:1

Примечание:

№ на схеме:5

Наименование:Tank GP, hydraulic

Каталожный номер:12781596

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw M16x35GB70.1 10.9

Каталожный номер:A210204000198

Комплект:6

Примечание:

№ на схеме:7

Наименование:Gasket

Каталожный номер:A820101118172

Комплект:12

Примечание:

№ на схеме:8

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:9

Наименование:Valve, breather

Каталожный номер:60129702

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:4

Примечание:

№ на схеме:12

Наименование:O-ring 59.4x3.1JISB2401

Каталожный номер:B230101000366

Комплект:1

Примечание:

№ на схеме:13

Наименование:U-bolt

Каталожный номер:11160698

Комплект:2

Примечание:

№ на схеме:14

Наименование:Nut M10GB6170

Каталожный номер:A210307000017

Комплект:6

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:B230103002294

Комплект:4

Примечание:

№ на схеме:16

Наименование:BoltM20x60GB5783 10.9

Каталожный номер:A210111000062

Комплект:13

Примечание:

№ на схеме:17

Наименование:U-bolt

Каталожный номер:11539392

Комплект:1

Примечание:

№ на схеме:18

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:19

Наименование:Clamp

Каталожный номер:11539370

Комплект:1

Примечание:

№ на схеме:20

Наименование:T-type anchor ear

Каталожный номер:A229900004506

Комплект:4

Примечание:

№ на схеме:21

Наименование:Hose, oil suction

Каталожный номер:11455265

Комплект:1

Примечание:

№ на схеме:22

Наименование:Sensor, pressure

Каталожный номер:B240600000116

Комплект:2

Примечание:

№ на схеме:23

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:1

Примечание:

№ на схеме:25

Наименование:Fitting, grease

Каталожный номер:B229900000686

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:B230103003046

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:27

Наименование:Connector

Каталожный номер:A820205002483

Комплект:1

Примечание:

№ на схеме:28

Наименование:Washer 10GB96.1

Каталожный номер:60060546

Комплект:4

Примечание:

№ на схеме:29

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:2

Примечание:

№ на схеме:30

Наименование:Dowel, swing mechanism

Каталожный номер:A820301012852

Комплект:1

Примечание:
