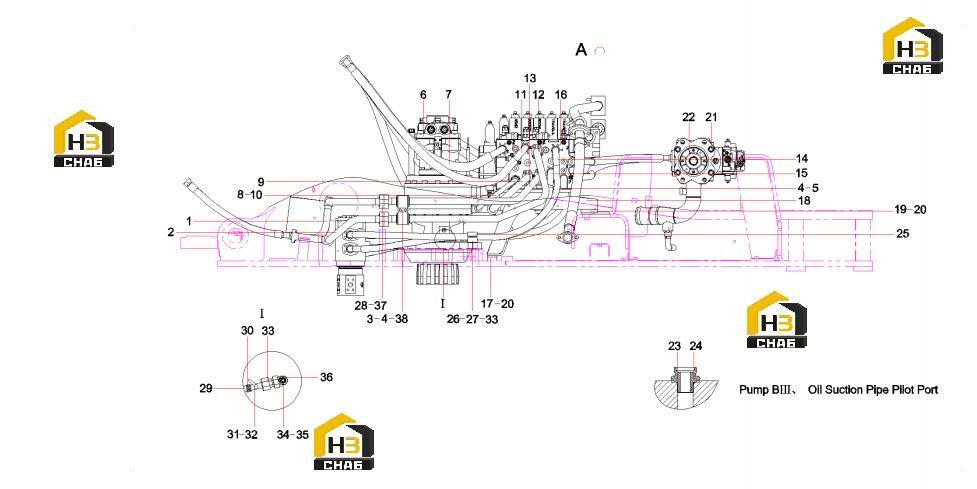

Система гидравлическая (часть 1) 12943542

← Устройство поворотной платформы 11460134 Система гидравлическая (часть 2) 12943542 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe, head end, boom cylinder

Каталожный номер:11539135

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pipe, rod end, boom cylinder

Каталожный номер:11539237

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plate, pressure

Каталожный номер:11539353

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw M12x40GB70.1 10.9

Каталожный номер:A210204000338

Комплект:13

Примечание:

№ на схеме:5

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:11

Примечание:

№ на схеме:6

Наименование:Reducer,swing GP

Каталожный номер:B229900003821

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:60083336

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pipe GP,steel

Каталожный номер:11539375

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pipe GP,steel

Каталожный номер:11531616

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-Ring

Каталожный номер:60000846

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:60041191

Комплект:1

Примечание:

№ на схеме:12

Наименование:Tube

Каталожный номер:11871465

Комплект:1

Примечание:

№ на схеме:13

Наименование:Tube

Каталожный номер:11871467

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:B230103002316

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose,rubber

Каталожный номер:60126360

Комплект:1

Примечание:

№ на схеме:16

Наименование:Multi-port valve

Каталожный номер:60213608

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M16x35GB5783 10.9

Каталожный номер:A210111000212

Комплект:1

Примечание:

№ на схеме:18

Наименование:Main Valve Frame

Каталожный номер:11871894

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:A210110000324

Комплект:2

Примечание:

№ на схеме:20

Наименование:Washer 16GB96.1

Каталожный номер:A210404000008

Комплект:3

Примечание:

№ на схеме:21

Наименование:Plunger Pump

Каталожный номер:60151676

Комплект:1

Примечание:

№ на схеме:22

Наименование:Screw M20x55GB70.1 10.9

Каталожный номер:A210204000300

Комплект:4

Примечание:

№ на схеме:23

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:2

Примечание:

№ на схеме:24

Наименование:Connector

Каталожный номер:A820205000187

Комплект:2

Примечание:

№ на схеме:25

Наименование:Plate, upper

Каталожный номер:A810406012423

Комплект:2

Примечание:

№ на схеме:26

Наименование:Plate, lower

Каталожный номер:A810406012424

Комплект:2

Примечание:

№ на схеме:27

Наименование:Screw M10x55GB70.1 10.9

Каталожный номер:A210204000335

Комплект:4

Примечание:

№ на схеме:28

Наименование:Screw M10x45GB70.1 10.9

Каталожный номер:A210204000364

Комплект:8

Примечание:

№ на схеме:29

Наименование:Hose, oil outlet

Каталожный номер:10192981

Комплект:1

Примечание:

№ на схеме:30

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:1

Примечание:

№ на схеме:31

Наименование:Valve AS, shut off, engine oil

Каталожный номер:B220401000916

Комплект:1

Примечание:

№ на схеме:32

Наименование:Washer, copper

Каталожный номер:60006360

Комплект:1

Примечание:

№ на схеме:33

Наименование:Connector

Каталожный номер:10137010

Комплект:1

Примечание:

№ на схеме:34

Наименование:Connector

Каталожный номер:B210780001426

Комплект:1

Примечание:

№ на схеме:35

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:1

Примечание:

№ на схеме:36

Наименование:Connector

Каталожный номер:A820205002283

Комплект:1

Примечание:

№ на схеме:37

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:5

Примечание:

№ на схеме:38

Наименование:Washer 12GB96.1

Каталожный номер:A210404000004

Комплект:2

Примечание:
