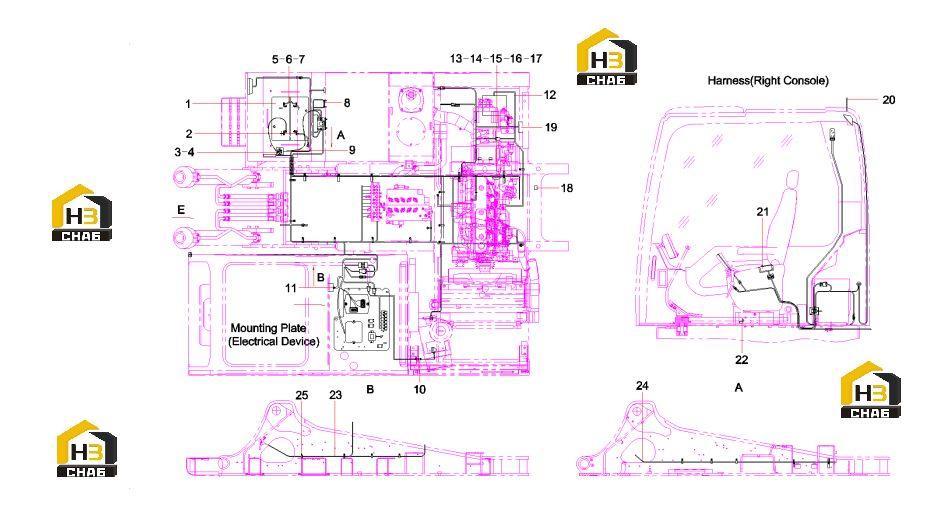

Система электрическая экскаватора (часть 1) 11459869

← Ковш 12055429 Система электрическая экскаватора (часть 2) 11459869 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Battery

Каталожный номер:A242200000027

Комплект:2

Примечание:

№ на схеме:2

Наименование:Wire, power supply

Каталожный номер:60012803

Комплект:2

Примечание:

№ на схеме:3

Наименование:Switch, manual

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:4

Наименование:Bracket, switch

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:5

Наименование:Wire, power supply

Каталожный номер:60012792

Комплект:1

Примечание:

№ на схеме:6

Наименование:Connector GP, anode, battery

Каталожный номер:60013322

Комплект:2

Примечание:

№ на схеме:7

Наименование:Connector GP, cathode, battery, A

Каталожный номер:60013321

Комплект:2

Примечание:

№ на схеме:8

Наименование:Box, fuse

Каталожный номер:A241300000059

Комплект:1

Примечание:

№ на схеме:9

Наименование:Line, power

Каталожный номер:60012805

Комплект:2

Примечание:

№ на схеме:10

Наименование:Socket, two-wire

Каталожный номер:B241000000022

Комплект:1

Примечание:

№ на схеме:11

Наименование:Harness, fuse box

Каталожный номер:11458934

Комплект:1

Примечание:

№ на схеме:12

Наименование:Harness, engine control

Каталожный номер:11458958

Комплект:1

Примечание:

№ на схеме:13

Наименование:the clamp for connecter of

Каталожный номер:12060843

Комплект:1

Примечание:

№ на схеме:14

Наименование:The Bracket for connecter of

Каталожный номер:12061491

Комплект:1

Примечание:

№ на схеме:15

Наименование:the clamp of swp SY215CAI4K.5

Каталожный номер:12061200

Комплект:3

Примечание:

№ на схеме:16

Наименование:The Bracket for connecter of

Каталожный номер:12060897

Комплект:1

Примечание:

№ на схеме:17

Наименование:swp clamp SY335C9I4K.5-15

Каталожный номер:12060634

Комплект:1

Примечание:

№ на схеме:18

Наименование:Camera

Каталожный номер:60229116

Комплект:1

Примечание:

№ на схеме:19

Наименование:alarm

Каталожный номер:60222806

Комплект:1

Примечание:

№ на схеме:20

Наименование:Extension, antenna

Каталожный номер:60060300

Комплект:1

Примечание:

№ на схеме:21

Наименование:Radio

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:22

Наименование:Switch, toggle

Каталожный номер:B241200000529

Комплект:1

Примечание:

№ на схеме:23

Наименование:Harness, chassis

Каталожный номер:11458938

Комплект:1

Примечание:

№ на схеме:24

Наименование:Wire, power supply

Каталожный номер:60012794

Комплект:1

Примечание:

№ на схеме:25

Наименование:Clamp, harness

Каталожный номер:60086357

Комплект:11

Примечание:
