Механизм управления ходом 10898021

Механизм управления ходом 10898021

← Компоненты основные кабины 13235360 Кресло водителя и консоли управления 13231689 →

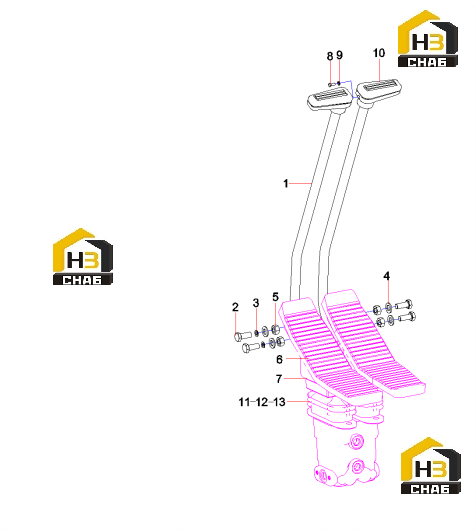

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Lever, control
Каталожный номер:A810201073015
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt M10x25GB5783 10.9
Каталожный номер:A210111000197
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer 10GB93
Каталожный номер:A210401000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer 10GB97.1
Каталожный номер:A210405000011
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Nut M10GB6170 10
Каталожный номер:A210307000036
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sleeve, rubber
Каталожный номер:10562715
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pedal
Каталожный номер:10562696
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Screw M3x16GB818
Каталожный номер:A210210000012
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer 3GB97.1
Каталожный номер:A210405000027
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Handle, grip
Каталожный номер:A820606030175
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Block, connection
Каталожный номер:11571909
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Screw
Каталожный номер:A210204000313
Комплект:4
Примечание:M10x20GB70.1 12.9
0 ₽
шт
№ на схеме:13
Наименование:Screw
Каталожный номер:A210204000334
Комплект:4
Примечание:M10x16GB70.1 10.9
