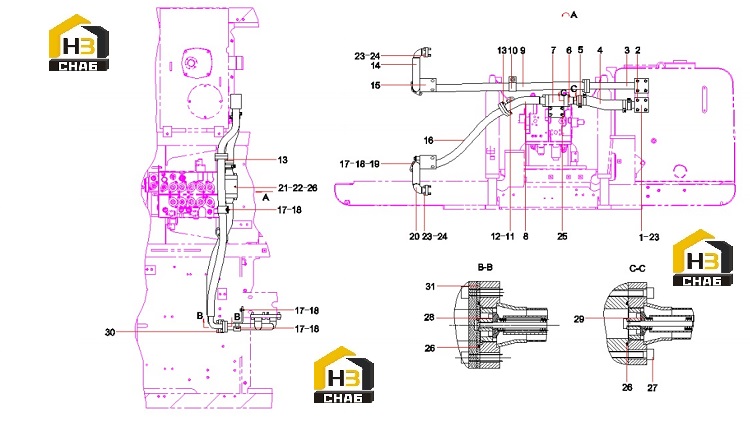

Трубопровод возврата масла sy235c9i2ks.1.2a.2 13387330

← Крепление клапана 60213608 Насос плунжерный 60123319 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil Return Steel Pipe

Каталожный номер:11969909

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw M10x70GB70.1 10.9

Каталожный номер:A210204000345

Комплект:8

Примечание:

№ на схеме:3

Наименование:Oil Return Steel Pipe

Каталожный номер:13108197

Комплект:1

Примечание:

№ на схеме:4

Наименование:Oil return rubber

Каталожный номер:12827889

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clamp, T-type

Каталожный номер:60135749

Комплект:4

Примечание:

№ на схеме:6

Наименование:Steel Pipe Assy

Каталожный номер:12827741

Комплект:1

Примечание:

№ на схеме:7

Наименование:Adapter

Каталожный номер:10741295

Комплект:1

Примечание:

№ на схеме:8

Наименование:oil return steel pipe

Каталожный номер:13144945

Комплект:1

Примечание:

№ на схеме:9

Наименование:rubber

Каталожный номер:13187532

Комплект:1

Примечание:

№ на схеме:10

Наименование:Clamp, harness

Каталожный номер:60149607

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plug

Каталожный номер:A820205002644

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw M12x40GB70.1 10.9

Каталожный номер:A210204000338

Комплект:6

Примечание:

№ на схеме:14

Наименование:steel pipe assy

Каталожный номер:13108677

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clamp

Каталожный номер:13108711

Комплект:2

Примечание:

№ на схеме:16

Наименование:Hose Assembly

Каталожный номер:13601173

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:7

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:24000639

Комплект:7

Примечание:

№ на схеме:19

Наименование:plate SY215C9M2K.1.2A.2-12

Каталожный номер:12999994

Комплект:2

Примечание:

№ на схеме:20

Наименование:steel pipe assy

Каталожный номер:13600696

Комплект:1

Примечание:

№ на схеме:21

Наименование:Cover plate, valve

Каталожный номер:A820201001260

Комплект:1

Примечание:

№ на схеме:22

Наименование:Screw M10x20GB70.1

Каталожный номер:A210204000196

Комплект:2

Примечание:

№ на схеме:23

Наименование:O-ring 47.22x3.53 AS568-225

Каталожный номер:B230101000244

Комплект:4

Примечание:

№ на схеме:24

Наименование:Bolt M12x35GB5783 10.9

Каталожный номер:A210111000203

Комплект:4

Примечание:

№ на схеме:25

Наименование:Screw M12x90GB70.1 10.9

Каталожный номер:A210204000464

Комплект:4

Примечание:

№ на схеме:26

Наименование:O-ring 59.4x3.1JISB2401

Каталожный номер:B230101000366

Комплект:5

Примечание:

№ на схеме:27

Наименование:Screw M12x45GB70.1 10.9

Каталожный номер:A210204000462

Комплект:4

Примечание:

№ на схеме:28

Наименование:Check valve

Каталожный номер:60205580

Комплект:1

Примечание:

№ на схеме:29

Наименование:Check valve

Каталожный номер:60205581

Комплект:1

Примечание:

№ на схеме:30

Наименование:Screw M12x60GB70.1 10.9

Каталожный номер:A210204000359

Комплект:2

Примечание:

№ на схеме:31

Наименование:flange SY305C9I2KH.1.2-1A

Каталожный номер:13171843

Комплект:1

Примечание:
