Трубки топливные 60032424

Трубки топливные 60032424

← Система топливная 60032423 Маслоохладитель и фильтр 60032426 →

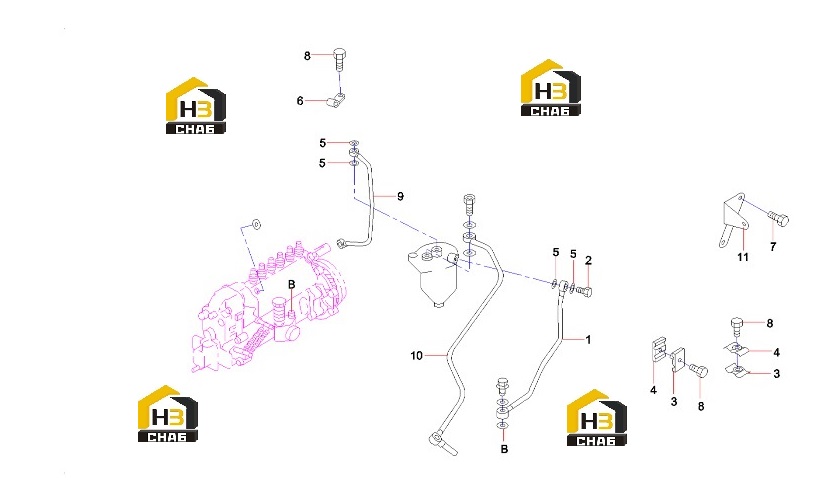

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Tube
Каталожный номер:B229900004286
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:B210199000025
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Clamp
Каталожный номер:B229900004709
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Clamp
Каталожный номер:B229900004710
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Shim
Каталожный номер:B229900002619
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Clip
Каталожный номер:B229900004712
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:B229900004904
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:B229900004910
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Tube
Каталожный номер:B229900004287
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Tube
Каталожный номер:B229900004292
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bracket
Каталожный номер:B229900004336
Комплект:1
Примечание:
