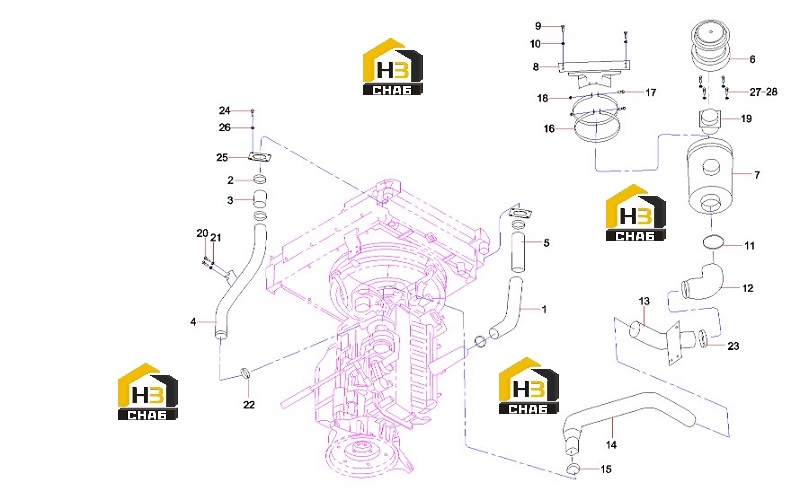

Система впускная воздуха sy235c9i2ks.1.3.4 13369996

← Система охлаждения sy235c9i2ks.1.3.3 13370006 Сапун a222100000410 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air intake tube

Каталожный номер:13103773

Комплект:1

Примечание:

№ на схеме:2

Наименование:Anchor ear, T-type

Каталожный номер:B229900001059

Комплект:5

Примечание:

№ на схеме:3

Наименование:Inter-Cooler Intake Pipe

Каталожный номер:13103786

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rubber Hose

Каталожный номер:13103761

Комплект:1

Примечание:

№ на схеме:5

Наименование:Air Intake Pipe

Каталожный номер:13103784

Комплект:1

Примечание:

№ на схеме:6

Наименование:Precleaner

Каталожный номер:A222100000410

Комплект:1

Примечание:

№ на схеме:7

Наименование:Air cleaner

Каталожный номер:60210376

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bracket, air cleaner

Каталожный номер:12346674

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:24000639

Комплект:4

Примечание:

№ на схеме:11

Наименование:Anchor ear, T-type

Каталожный номер:A229900002220

Комплект:1

Примечание:

№ на схеме:12

Наименование:rubber hose

Каталожный номер:13257932

Комплект:1

Примечание:

№ на схеме:13

Наименование:Air intake

Каталожный номер:13103972

Комплект:1

Примечание:

№ на схеме:14

Наименование:supercharger air intake

Каталожный номер:12860851

Комплект:1

Примечание:

№ на схеме:15

Наименование:Anchor ear, T-type

Каталожный номер:A229900003759

Комплект:1

Примечание:

№ на схеме:16

Наименование:Clamp

Каталожный номер:12214087

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M8x80GB5782

Каталожный номер:A210108000097

Комплект:2

Примечание:

№ на схеме:18

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:2

Примечание:

№ на схеме:19

Наименование:Air inlet connecting

Каталожный номер:12787411

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:2

Примечание:

№ на схеме:21

Наименование:Washer 10GB1230

Каталожный номер:A210491000120

Комплект:2

Примечание:

№ на схеме:22

Наименование:Anchor ear, T-type

Каталожный номер:A229900002031

Комплект:1

Примечание:

№ на схеме:23

Наименование:Clamp, T-type

Каталожный номер:A229900002683

Комплект:2

Примечание:

№ на схеме:24

Наименование:Screw M8x20GB70.1 10.9

Каталожный номер:A210204000220

Комплект:8

Примечание:

№ на схеме:25

Наименование:Copper gasketSY235C9I2KS.1.3.4

Каталожный номер:13103777

Комплект:2

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:24000633

Комплект:8

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:60262512

Комплект:4

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:60262508

Комплект:4

Примечание:
