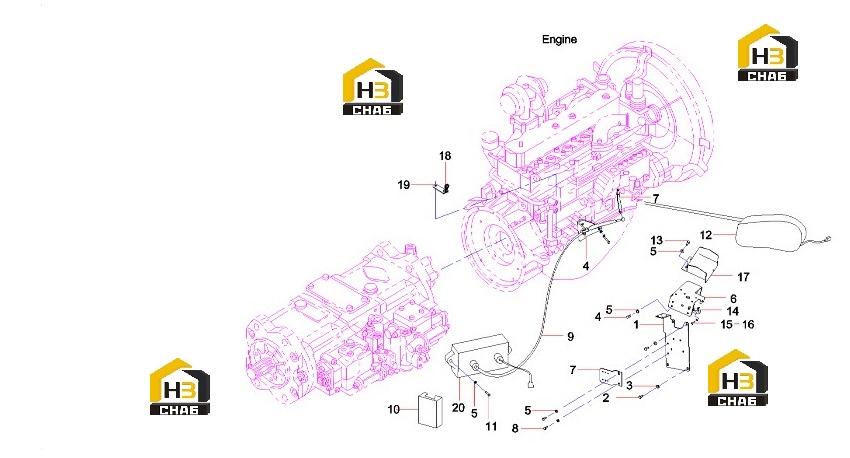

Система управления дроссельной заслонкой 12766831

← Фильтр масляный b222100000398 Трос дроссельной заслонки b229900002662 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Mounting AS, oil filter

Каталожный номер:12656590

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000639

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:6

Наименование:motor

Каталожный номер:13134913

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plate, Mounting

Каталожный номер:12656647

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M10x20GB5783

Каталожный номер:A210111000011

Комплект:3

Примечание:

№ на схеме:9

Наименование:Sliding soft shaft

Каталожный номер:60240317

Комплект:1

Примечание:

№ на схеме:10

Наименование:Protective

Каталожный номер:13161805

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:A210204000357

Комплект:3

Примечание:

№ на схеме:12

Наименование:Stopper GP, electric

Каталожный номер:B229900002662

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw M10x20GB70.1

Каталожный номер:A210204000196

Комплект:3

Примечание:

№ на схеме:14

Наименование:Arm, throttle motor

Каталожный номер:11626828

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw M8x20GB70.1 10.9

Каталожный номер:A210204000220

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:17

Наименование:waterproof

Каталожный номер:13134718

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clamp

Каталожный номер:A230200000170

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bracket

Каталожный номер:11564165

Комплект:1

Примечание:

№ на схеме:20

Наименование:Motor,throttle

Каталожный номер:60099069

Комплект:1

Примечание:
