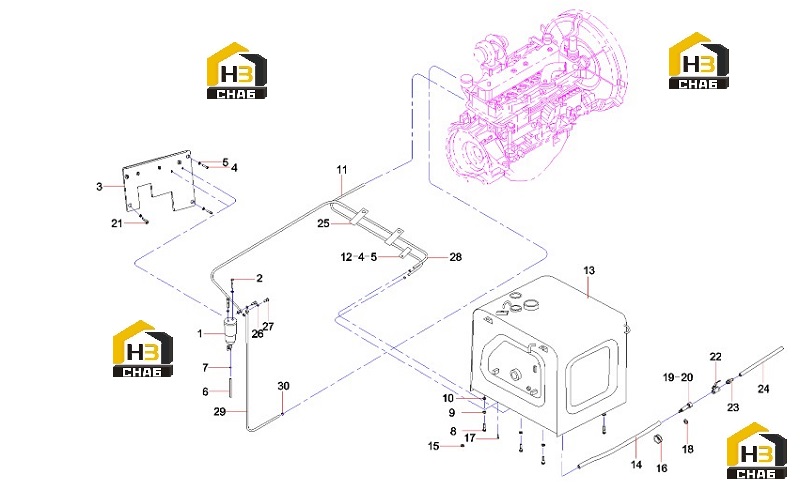

Система топливная 12767097

← Воздухоочиститель 60210376 Трубки топливные 12767097 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Filter, diesel fuel

Каталожный номер:60018743

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw M10x80GB70.1 10.9

Каталожный номер:A210204000358

Комплект:3

Примечание:

№ на схеме:3

Наименование:Bracket SY235C9I2KS.1.3.5.2

Каталожный номер:13135576

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:2

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:24000639

Комплект:5

Примечание:

№ на схеме:6

Наименование:Hose AS, primary water filter

Каталожный номер:A820606030737

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw M16x35GB70.1 10.9

Каталожный номер:A210204000198

Комплект:6

Примечание:

№ на схеме:9

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:10

Наименование:Gasket

Каталожный номер:A820101118172

Комплект:12

Примечание:

№ на схеме:11

Наименование:Pipe, fuel return

Каталожный номер:12437586

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:2

Примечание:

№ на схеме:13

Наименование:Feul Tank Assy SY215C9.1.3.5.2A

Каталожный номер:13371269

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:11789551

Комплект:1

Примечание:

№ на схеме:15

Наименование:GasketSY215C9M2KS.1.3.5-1

Каталожный номер:12931354

Комплект:9

Примечание:

№ на схеме:16

Наименование:Grommet

Каталожный номер:11348391

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:6

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:24000514

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nut M16GB617010

Каталожный номер:A210307000028

Комплект:1

Примечание:

№ на схеме:20

Наименование:Adapter

Каталожный номер:11251714

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:2

Примечание:

№ на схеме:22

Наименование:Switch, fuel

Каталожный номер:60046622

Комплект:1

Примечание:

№ на схеме:23

Наименование:Adapter

Каталожный номер:11331654

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:11273607

Комплект:1

Примечание:

№ на схеме:25

Наименование:Clamp, harness

Каталожный номер:60149606

Комплект:3

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:A210459000002

Комплект:4

Примечание:

№ на схеме:27

Наименование:Bolt, articulated

Каталожный номер:A210199000016

Комплект:2

Примечание:

№ на схеме:28

Наименование:Pipe, oil inlet

Каталожный номер:12680862

Комплект:1

Примечание:

№ на схеме:29

Наименование:Oil-out tube of fuel tank

Каталожный номер:12786627

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hoop

Каталожный номер:A210855000003

Комплект:6

Примечание:
