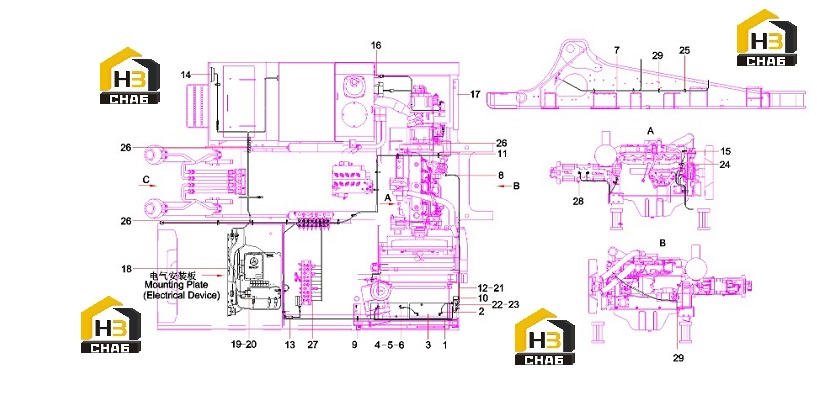

Система электрическая экскаватора sy235c9i2ks.5 12871700

← Комплектующие ковша 12055429 Компоненты электрических систем кабины sy235c9i2ks.5 12871700 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Wire, power supply

Каталожный номер:60197055

Комплект:1

Примечание:

№ на схеме:2

Наименование:Wire, power supply

Каталожный номер:60012803

Комплект:1

Примечание:

№ на схеме:3

Наименование:Battery

Каталожный номер:60190637

Комплект:2

Примечание:

№ на схеме:4

Наименование:Wire, power supply

Каталожный номер:60012792

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connector GP, anode, battery, A

Каталожный номер:60013322

Комплект:2

Примечание:

№ на схеме:6

Наименование:Connector GP, cathode, battery, A

Каталожный номер:60013321

Комплект:2

Примечание:

№ на схеме:7

Наименование:Vehicle Body Harness

Каталожный номер:13331007

Комплект:1

Примечание:

№ на схеме:8

Наименование:Wire, power supply

Каталожный номер:60173565

Комплект:1

Примечание:

№ на схеме:9

Наименование:Grommet

Каталожный номер:A820606030059

Комплект:1

Примечание:

№ на схеме:10

Наименование:Box, fuse

Каталожный номер:A241300000059

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:21

Примечание:

№ на схеме:12

Наименование:Screw M4x12GB818

Каталожный номер:A210210000030

Комплект:9

Примечание:

№ на схеме:13

Наименование:Socket, two-wire

Каталожный номер:B241000000022

Комплект:1

Примечание:

№ на схеме:14

Наименование:Lamp, work

Каталожный номер:60114255

Комплект:3

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:60222387

Комплект:4

Примечание:

№ на схеме:16

Наименование:Sensor, temperature

Каталожный номер:60060301

Комплект:1

Примечание:

№ на схеме:17

Наименование:Accessories, metal, fixed, plug-in

Каталожный номер:60041901

Комплект:2

Примечание:

№ на схеме:18

Наименование:Step motor driver

Каталожный номер:60236122

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw M5x12GB818

Каталожный номер:A210210000003

Комплект:7

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:60238782

Комплект:9

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:60060562

Комплект:5

Примечание:

№ на схеме:22

Наименование:Bolt M8x25GB5783 10.9

Каталожный номер:A210111000323

Комплект:2

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:24000633

Комплект:8

Примечание:

№ на схеме:24

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:24000639

Комплект:15

Примечание:

№ на схеме:26

Наименование:Sleeve, rubber

Каталожный номер:11779657

Комплект:3

Примечание:

№ на схеме:27

Наименование:Pressure Sensor

Каталожный номер:60217141

Комплект:9

Примечание:

№ на схеме:28

Наименование:Pressure Sensor

Каталожный номер:60217140

Комплект:2

Примечание:

№ на схеме:29

Наименование:Nylon belting

Каталожный номер:60260292

Комплект:12

Примечание:
