Крепления стрелы и гидроцилиндров 11416881

← Узел стрелы 11416881 Ковш в сборе 11416881 →

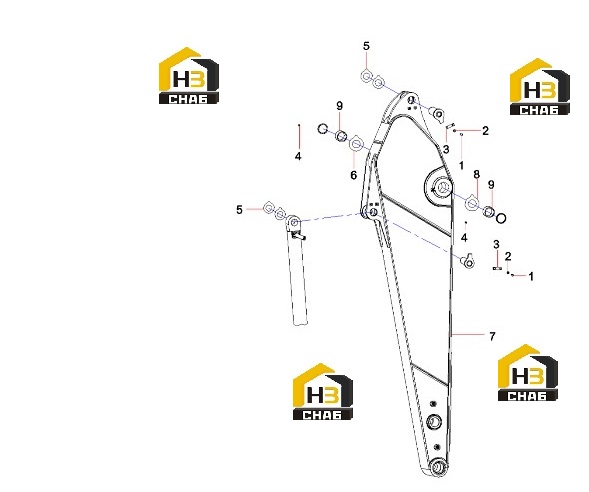

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:10

Примечание:

№ на схеме:2

Наименование:Washer 12GB97.1

Каталожный номер:-

Комплект:10

Примечание:Modification or other

№ на схеме:3

Наименование:Plate

Каталожный номер:A820101119187

Комплект:3

Примечание:

№ на схеме:4

Наименование:Fitting, grease

Каталожный номер:B229900000686

Комплект:8

Примечание:

№ на схеме:5

Наименование:Gasket, resin

Каталожный номер:11041905

Комплект:9

Примечание:

№ на схеме:6

Наименование:Gasket, resin

Каталожный номер:11251492

Комплект:4

Примечание:

№ на схеме:7

Наименование:Arm

Каталожный номер:11309792

Комплект:1

Примечание:

№ на схеме:8

Наименование:ME-2-ring, dustproof

Каталожный номер:B230101000464

Комплект:4

Примечание:

№ на схеме:9

Наименование:Sleeve, shaft

Каталожный номер:11016612

Комплект:2

Примечание:
