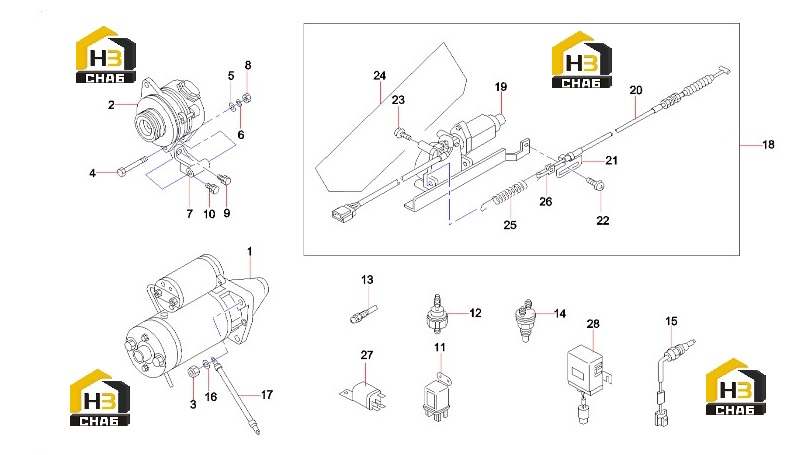

Крепление стартера и генератора 60032417

← Трубопровод турбокомпрессора 60032418 Колпачки высоковольтных проводов 60032444 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Motor, starting

Каталожный номер:B220501000320

Комплект:1

Примечание:

№ на схеме:2

Наименование:Generator

Каталожный номер:60136798

Комплект:1

Примечание:

№ на схеме:3

Наименование:Nut

Каталожный номер:B229900004826

Комплект:3

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:B229900004921

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:B229900004618

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:B229900004613

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bracket

Каталожный номер:B229900005098

Комплект:1

Примечание:

№ на схеме:8

Наименование:Nut

Каталожный номер:B229900004827

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:B229900004881

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:B229900004907

Комплект:2

Примечание:

№ на схеме:11

Наименование:Relay, Preheat Plug

Каталожный номер:B249900001038

Комплект:1

Примечание:

№ на схеме:12

Наименование:Switch, pressure

Каталожный номер:B241200000952

Комплект:1

Примечание:

№ на схеме:13

Наименование:Sensor, temperature

Каталожный номер:B240600000267

Комплект:1

Примечание:

№ на схеме:14

Наименование:Switch, water temperature

Каталожный номер:B241200001054

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sensor, water temperature

Каталожный номер:B241200001055

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:B229900004612

Комплект:3

Примечание:

№ на схеме:17

Наименование:Wire

Каталожный номер:B241300000088

Комплект:1

Примечание:

№ на схеме:18

Наименование:Stopper, electric

Каталожный номер:B229900002622

Комплект:1

Примечание:

№ на схеме:19

Наименование:Motor

Каталожный номер:B220501000404

Комплект:1

Примечание:

№ на схеме:20

Наименование:Guy

Каталожный номер:B229900004777

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clip

Каталожный номер:B229900004334

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:B229900004789

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:B229900004790

Комплект:3

Примечание:

№ на схеме:24

Наименование:Cover

Каталожный номер:B229900004256

Комплект:1

Примечание:

№ на схеме:25

Наименование:Spring

Каталожный номер:B229900004506

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hook

Каталожный номер:B229900004274

Комплект:1

Примечание:

№ на схеме:27

Наименование:Relay, Stopper (Engine)

Каталожный номер:B249900001039

Комплект:1

Примечание:

№ на схеме:28

Наименование:Controller, Preheater (Rapid)

Каталожный номер:B229900002661

Комплект:1

Примечание:
