Ковш 12055429

← Соединения трубопровода стрелы 11437255 Комплектующие ковша 12055429 →

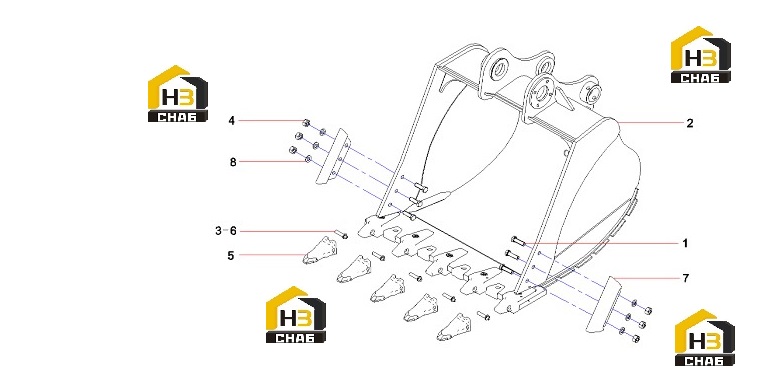

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M24x90GB5782 10.9

Каталожный номер:A210110000427

Комплект:6

Примечание:

№ на схеме:2

Наименование:Body, bucket

Каталожный номер:12055440

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pin

Каталожный номер:60116440

Комплект:5

Примечание:

№ на схеме:4

Наименование:Nut

Каталожный номер:A210334000013

Комплект:6

Примечание:

№ на схеме:5

Наименование:Tooth, bucket

Каталожный номер:60116437

Комплект:5

Примечание:

№ на схеме:6

Наименование:Spring, snap

Каталожный номер:60116439

Комплект:5

Примечание:

№ на схеме:7

Наименование:Cutter, side

Каталожный номер:11280631

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer 24GB1230

Каталожный номер:A210491000122

Комплект:6

Примечание:
