Комплектующие экскаватора 12781228

← Компоненты основные экскаватора 12756871 Трубопровод гидравлической системы (часть1) sy235c9i2k.1.2b 12781872 →

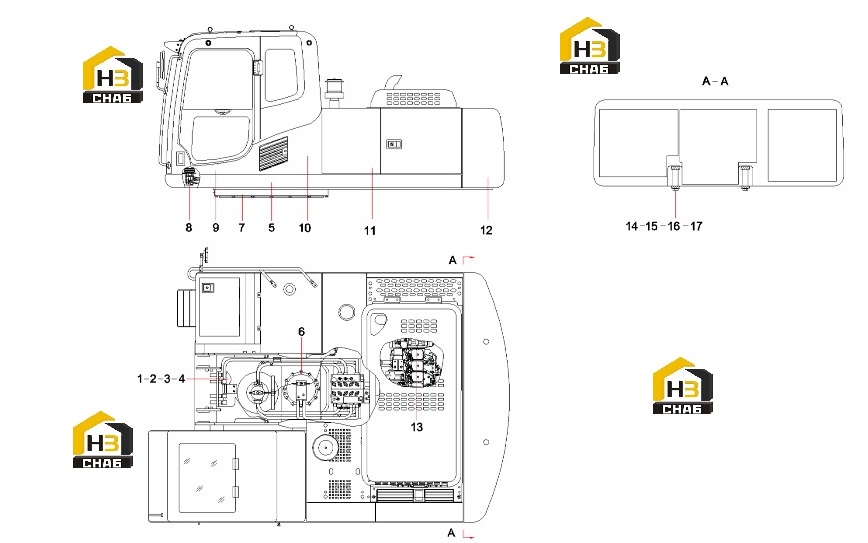

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gasket, seal

Каталожный номер:A820606030364

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover

Каталожный номер:A820101117871

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000639

Комплект:2

Примечание:

№ на схеме:5

Наименование:revolving frame SY235C9I2K.1.1E

Каталожный номер:13144712

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hydraulic main pipeline

Каталожный номер:12781872

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bearing AS, swing

Каталожный номер:10473822

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pilot Pipeline SY235C9I2KS.1.4

Каталожный номер:12780735

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cab

Каталожный номер:12775744

Комплект:1

Примечание:

№ на схеме:10

Наименование:Air conditioner

Каталожный номер:12714251

Комплект:1

Примечание:

№ на схеме:11

Наименование:General assembly of covering parts

Каталожный номер:13351568

Комплект:1

Примечание:

№ на схеме:12

Наименование:Counterweight SY235C.1.9C

Каталожный номер:13108390

Комплект:1

Примечание:

№ на схеме:13

Наименование:Power train

Каталожный номер:12772950

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:60024265

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer 30GB1230

Каталожный номер:A210444000003

Комплект:4

Примечание:

№ на схеме:16

Наименование:Shim, adjusting, counterweight

Каталожный номер:11508248

Комплект:3

Примечание:

№ на схеме:17

Наименование:Shim, adjusting, counterweight

Каталожный номер:11508253

Комплект:3

Примечание:
