Клапан b220401001302

Клапан b220401001302

← Трубопровод джойстиков управления гидравлической системы (часть2) 11543868 Клапан контрольно-регулирующий 60170604 →

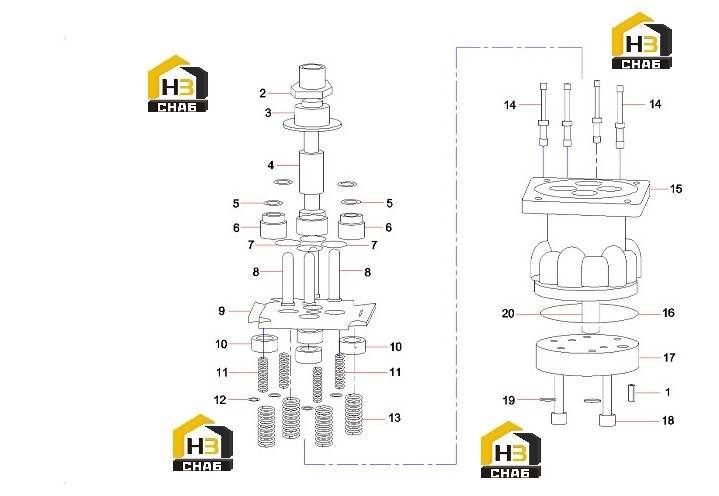

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pin, roll
Каталожный номер:60008879
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Nut, adjusting
Каталожный номер:60008604
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Plate, circular
Каталожный номер:60008809
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Connector
Каталожный номер:60008602
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Ring, seal
Каталожный номер:60008603
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Plug
Каталожный номер:60008595
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-ring
Каталожный номер:B230101000363
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Pushrod
Каталожный номер:60008599
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Plate
Каталожный номер:60008811
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Seat, spring
Каталожный номер:60008758
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Spring
Каталожный номер:60008775
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:60008597
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Spring
Каталожный номер:60008774
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Spool
Каталожный номер:60008760
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Housing
Каталожный номер:60008795
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:O-ring
Каталожный номер:60008799
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Plate, connecting, oil port
Каталожный номер:60008810
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Screw, socket head
Каталожный номер:60008786
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Washer, seal
Каталожный номер:60008598
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Sleeve
Каталожный номер:60008806
Комплект:1
Примечание:
