Глушитель 12766815

← Система демпфирующая и маховик 12766822 Система охлаждения sy235c9i2ks.1.3.3 13370006 →

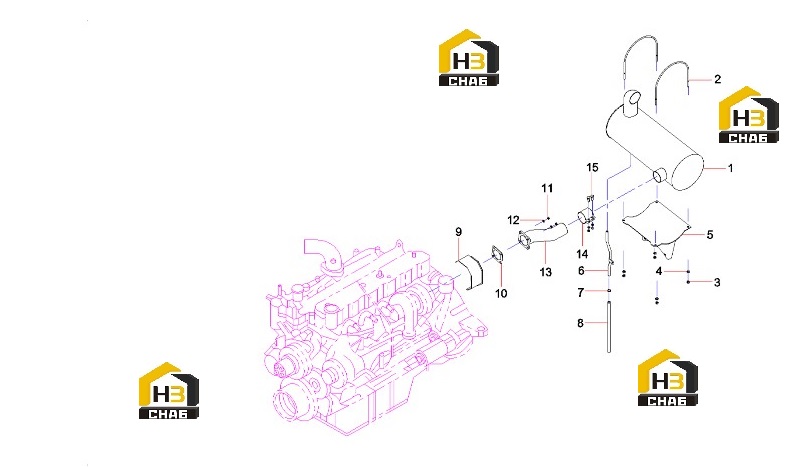

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Muffler GP

Каталожный номер:A220202000031

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clamp, U-type

Каталожный номер:A820301016726

Комплект:2

Примечание:

№ на схеме:3

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:6

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000637

Комплект:6

Примечание:

№ на схеме:5

Наименование:Bracket, muffler

Каталожный номер:A810102072251

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose, water drain

Каталожный номер:A820606030365

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hoop, hose

Каталожный номер:A229900001347

Комплект:1

Примечание:

№ на схеме:8

Наименование:Tube AS

Каталожный номер:A810102079071

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cover, insulation

Каталожный номер:A810102072263

Комплект:1

Примечание:

№ на схеме:10

Наименование:Gasket, exhaust tube

Каталожный номер:B229900003087

Комплект:1

Примечание:

№ на схеме:11

Наименование:Nut M8GB6170 10

Каталожный номер:A210307000055

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:24000511

Комплект:4

Примечание:

№ на схеме:13

Наименование:Hose, exhaust

Каталожный номер:A810102071313

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clamp

Каталожный номер:11761299

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M10x40GB5783 10.9

Каталожный номер:21005186

Комплект:2

Примечание:
