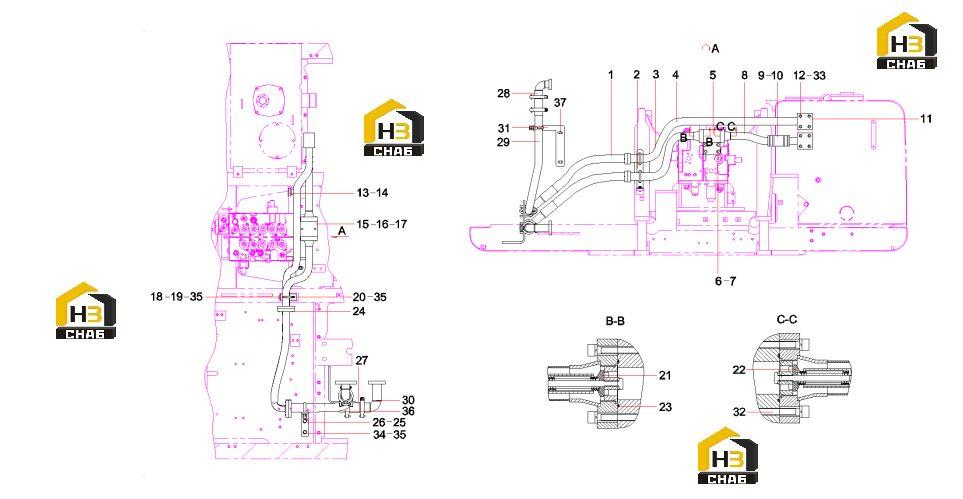

Трубопровод возврата масла 11567142

← Комплектующие распределительного клапана (часть 4) 60213608 Насос плунжерный 60123319 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose GP

Каталожный номер:11871444

Комплект:2

Примечание:

№ на схеме:2

Наименование:Support

Каталожный номер:11650064

Комплект:1

Примечание:

№ на схеме:3

Наименование:oil return steel

Каталожный номер:12686638

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipe AS, oil return

Каталожный номер:12634161

Комплект:1

Примечание:

№ на схеме:5

Наименование:Adapter

Каталожный номер:10741295

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer 12GB93

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:7

Наименование:Screw M12x90GB70.1 10.9

Каталожный номер:A210204000464

Комплект:4

Примечание:

№ на схеме:8

Наименование:Steel Pipe Assy

Каталожный номер:12827741

Комплект:1

Примечание:

№ на схеме:9

Наименование:Oil return rubber

Каталожный номер:12827889

Комплект:1

Примечание:

№ на схеме:10

Наименование:Clamp, T-type

Каталожный номер:60135749

Комплект:4

Примечание:

№ на схеме:11

Наименование:Oil Return Steel Pipe

Каталожный номер:11969909

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw M10x70GB70.1 10.9

Каталожный номер:A210204000345

Комплект:8

Примечание:

№ на схеме:13

Наименование:Plug

Каталожный номер:A820205002644

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:1

Примечание:

№ на схеме:15

Наименование:Cover plate, valve

Каталожный номер:A820201001260

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw M10x25GB70.1

Каталожный номер:A210204000161

Комплект:2

Примечание:

№ на схеме:17

Наименование:O-ring 47.22x3.53 AS568-225

Каталожный номер:B230101000244

Комплект:2

Примечание:

№ на схеме:18

Наименование:Nut M12GB6170 10

Каталожный номер:A210307000031

Комплект:14

Примечание:

№ на схеме:19

Наименование:U-bolt

Каталожный номер:11162794

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:2

Примечание:

№ на схеме:21

Наименование:Valve, check

Каталожный номер:B220401000589

Комплект:1

Примечание:

№ на схеме:22

Наименование:Valve, check

Каталожный номер:B220401000590

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring 59.4x3.1JISB2401

Каталожный номер:B230101000366

Комплект:4

Примечание:

№ на схеме:24

Наименование:Screw M12x40GB70.1 10.9

Каталожный номер:A210204000338

Комплект:8

Примечание:

№ на схеме:25

Наименование:U-bolt

Каталожный номер:11617653

Комплект:3

Примечание:

№ на схеме:26

Наименование:Support, clamp

Каталожный номер:12385695

Комплект:1

Примечание:

№ на схеме:27

Наименование:Clamp, pipe

Каталожный номер:A229900004566

Комплект:2

Примечание:

№ на схеме:28

Наименование:Tube AS, oil feed, radiator

Каталожный номер:12385703

Комплект:1

Примечание:

№ на схеме:29

Наименование:Tube AS, oil feed, radiator

Каталожный номер:12410912

Комплект:1

Примечание:

№ на схеме:30

Наименование:Tube AS, oil delivery, radiator

Каталожный номер:12410914

Комплект:1

Примечание:

№ на схеме:31

Наименование:Support

Каталожный номер:12720573

Комплект:1

Примечание:

№ на схеме:32

Наименование:Screw M12x45GB70.1 10.9

Каталожный номер:A210204000462

Комплект:4

Примечание:

№ на схеме:33

Наименование:Washer 10GB93

Каталожный номер:-

Комплект:8

Примечание:Modification or other

№ на схеме:34

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:2

Примечание:

№ на схеме:35

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:14

Примечание:

№ на схеме:36

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:2

Примечание:

№ на схеме:37

Наименование:Tube AS, oil delivery, radiator

Каталожный номер:12385702

Комплект:1

Примечание:
