Трубопровод гидрораспределителя 12399782

Трубопровод гидрораспределителя 12399782

← Соединения трубопровода гидрораспределителя 12782247 Клапан 60136331 →

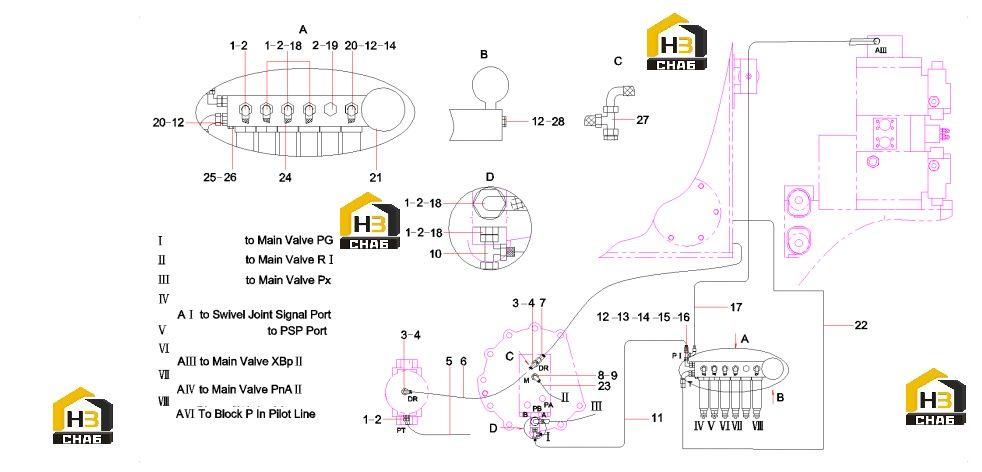

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Connector
Каталожный номер:A820205000940
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:O-ring
Каталожный номер:B230101000047
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Connector
Каталожный номер:A820205002280
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-ring 17.8x2.4JISB2401
Каталожный номер:B230101000090
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose
Каталожный номер:60184562
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose, rubber
Каталожный номер:21030908
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose, rubber
Каталожный номер:B230103000300
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Connector
Каталожный номер:A820205000945
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-ring 28.7x3.5JISB2401
Каталожный номер:B230101000050
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Connector, pipe
Каталожный номер:B210780000170
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose, rubber
Каталожный номер:A831213050000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-ring 13.8x2.4JISB2401
Каталожный номер:B230101000049
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Connector, filter
Каталожный номер:12395992
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Connector, pipe
Каталожный номер:B210780000024
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Connector, pipe
Каталожный номер:B210780000016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Connector, pipe
Каталожный номер:B210780000827
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Hose, rubber
Каталожный номер:23000905
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Connector, pipe
Каталожный номер:B210780000418
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Plug
Каталожный номер:A820205001771
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Connector
Каталожный номер:A820205000961
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Accumulator
Каталожный номер:60137145
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Hose, rubber
Каталожный номер:B230103004055
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Hose, rubber
Каталожный номер:B230103000863
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Valve GP, solenoid, directional
Каталожный номер:60136331
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Screw M10x80GB70.1 10.9
Каталожный номер:A210204000358
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Washer 10GB93
Каталожный номер:A210401000001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Connector, pipe
Каталожный номер:B210780000018
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Plug
Каталожный номер:A820205000947
Комплект:1
Примечание:
