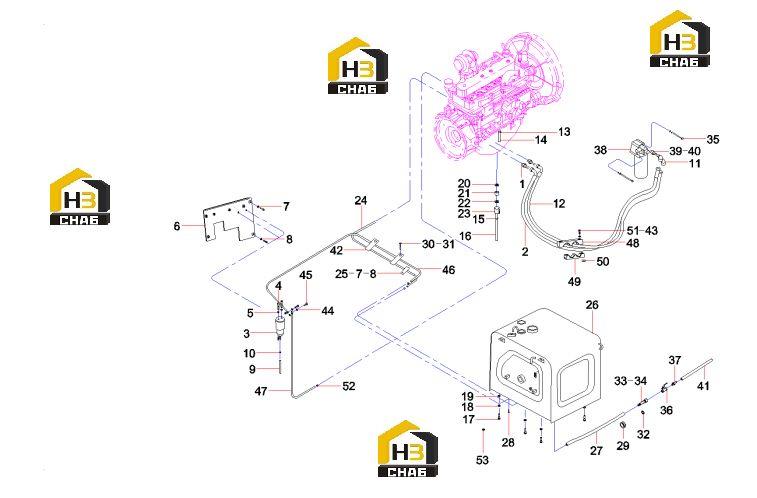

Система топливная 12767097

← Фильтр воздушный b222100000514 Фильтр топливный 60018743 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Adapter

Каталожный номер:11609465

Комплект:2

Примечание:

№ на схеме:2

Наименование:Hose, engine oil

Каталожный номер:60071652

Комплект:1

Примечание:

№ на схеме:3

Наименование:Filter, diesel fuel

Каталожный номер:60018743

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M10x80GB5783-00 10.9

Каталожный номер:A210111000295

Комплект:2

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:24000637

Комплект:6

Примечание:10GB97.1

№ на схеме:6

Наименование:Bracket

Каталожный номер:12775879

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:5

Примечание:

№ на схеме:8

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:5

Примечание:

№ на схеме:9

Наименование:Hose AS, primary water filter

Каталожный номер:A820606030737

Комплект:1

Примечание:

№ на схеме:10

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:1

Примечание:

№ на схеме:11

Наименование:Connector

Каталожный номер:A820205000942

Комплект:2

Примечание:

№ на схеме:12

Наименование:Hose, engine oil

Каталожный номер:60190299

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clamp

Каталожный номер:B229900004761

Комплект:1

Примечание:

№ на схеме:14

Наименование:Tube, breather

Каталожный номер:60107313

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hoop, hose

Каталожный номер:A229900001347

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pipe, oil drain

Каталожный номер:12213205

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw M16x35GB70.1 10.9

Каталожный номер:A210204000198

Комплект:6

Примечание:

№ на схеме:18

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:19

Наименование:Gasket

Каталожный номер:A820101118172

Комплект:12

Примечание:

№ на схеме:20

Наименование:Washer, copper

Каталожный номер:60006361

Комплект:1

Примечание:

№ на схеме:21

Наименование:Connetor, valve, engine oil shut off

Каталожный номер:11642766

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer, copper

Каталожный номер:60006360

Комплект:1

Примечание:

№ на схеме:23

Наименование:Valve AS, shut off, engine oil

Каталожный номер:B220401000916

Комплект:1

Примечание:

№ на схеме:24

Наименование:Pipe, fuel return

Каталожный номер:12437586

Комплект:1

Примечание:

№ на схеме:25

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:2

Примечание:

№ на схеме:26

Наименование:Tank GP, fuel

Каталожный номер:12657427

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:11789551

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt M8x10GB5783

Каталожный номер:A210111000240

Комплект:1

Примечание:

№ на схеме:29

Наименование:Grommet

Каталожный номер:11348391

Комплект:2

Примечание:

№ на схеме:30

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:5

Примечание:

№ на схеме:31

Наименование:Screw M10x140GB70.1

Каталожный номер:A210204000005

Комплект:2

Примечание:

№ на схеме:32

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:1

Примечание:

№ на схеме:33

Наименование:Nut M16GB617010

Каталожный номер:A210307000028

Комплект:1

Примечание:

№ на схеме:34

Наименование:Adapter

Каталожный номер:11251714

Комплект:1

Примечание:

№ на схеме:35

Наименование:Screw

Каталожный номер:A210204000443

Комплект:2

Примечание:

№ на схеме:36

Наименование:Switch, fuel

Каталожный номер:60046622

Комплект:1

Примечание:

№ на схеме:37

Наименование:Adapter

Каталожный номер:11331654

Комплект:1

Примечание:

№ на схеме:38

Наименование:Filter, engine oil

Каталожный номер:B222100000398

Комплект:1

Примечание:

№ на схеме:39

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:2

Примечание:

№ на схеме:40

Наименование:Connector, pipe

Каталожный номер:B210780000028

Комплект:2

Примечание:

№ на схеме:41

Наименование:Hose

Каталожный номер:11273607

Комплект:1

Примечание:

№ на схеме:42

Наименование:Clamp, harness

Каталожный номер:60149606

Комплект:3

Примечание:

№ на схеме:43

Наименование:Screw M12x70GB70.1 10.9

Каталожный номер:A210204000362

Комплект:2

Примечание:

№ на схеме:44

Наименование:Washer

Каталожный номер:A210459000002

Комплект:4

Примечание:

№ на схеме:45

Наименование:Bolt, articulated

Каталожный номер:A210199000016

Комплект:2

Примечание:

№ на схеме:46

Наименование:Pipe, oil inlet

Каталожный номер:12680862

Комплект:1

Примечание:

№ на схеме:47

Наименование:Hose AS, outlet (primary fuel filter)

Каталожный номер:10142931

Комплект:1

Примечание:

№ на схеме:48

Наименование:Clamp, pipe, upper

Каталожный номер:11507757

Комплект:1

Примечание:

№ на схеме:49

Наименование:Clamp, pipe

Каталожный номер:11661387

Комплект:1

Примечание:

№ на схеме:50

Наименование:Nut M12GB6170 10

Каталожный номер:A210307000031

Комплект:2

Примечание:

№ на схеме:51

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:2

Примечание:

№ на схеме:52

Наименование:Hoop

Каталожный номер:A210855000003

Комплект:7

Примечание:

№ на схеме:53

Наименование:Gasket SY215C9M2KS.1.3.5-1

Каталожный номер:12931354

Комплект:1

Примечание:
