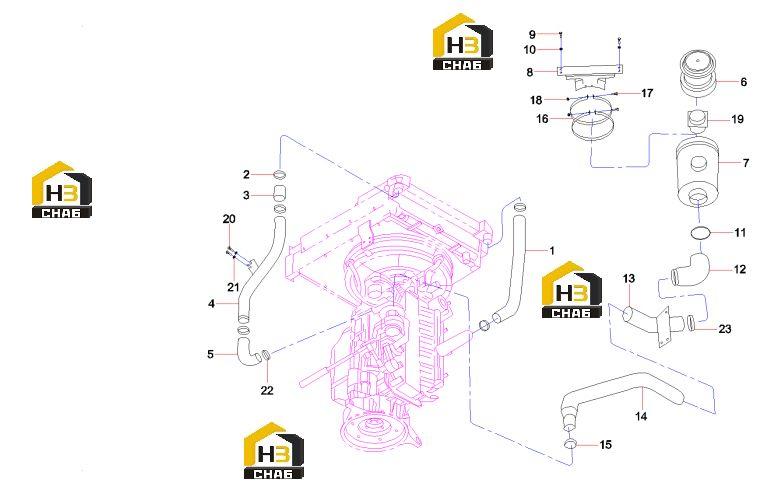

Система очистки воздуха 12761503

← Радиатор 60191967 Фильтр воздушный b222100000514 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air intake tube SY235.1.3.4-2

Каталожный номер:12860561

Комплект:1

Примечание:

№ на схеме:2

Наименование:Anchor ear, T-type

Каталожный номер:B229900001059

Комплект:5

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:A820606011231

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose, air inlet

Каталожный номер:A810102071315

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:A820606011230

Комплект:1

Примечание:

№ на схеме:6

Наименование:Precleaner

Каталожный номер:A222100000410

Комплект:1

Примечание:

№ на схеме:7

Наименование:Air cleaner

Каталожный номер:B222100000514

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bracket, air cleaner

Каталожный номер:12346674

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:11

Наименование:Anchor ear, T-type

Каталожный номер:A229900002734

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose AS, air-in

Каталожный номер:12725242

Комплект:1

Примечание:

№ на схеме:13

Наименование:Air intake tube SY235.1.3.4.1

Каталожный номер:12860822

Комплект:1

Примечание:

№ на схеме:14

Наименование:supercharger air intake

Каталожный номер:12860851

Комплект:1

Примечание:

№ на схеме:15

Наименование:Anchor ear, T-type

Каталожный номер:A229900003759

Комплект:1

Примечание:

№ на схеме:16

Наименование:Clamp

Каталожный номер:12214087

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M8x80GB5782

Каталожный номер:A210108000097

Комплект:2

Примечание:

№ на схеме:18

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bracket, prefilter

Каталожный номер:12348762

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:2

Примечание:

№ на схеме:21

Наименование:Washer 10GB1230

Каталожный номер:A210491000120

Комплект:2

Примечание:

№ на схеме:22

Наименование:Anchor ear, T-type

Каталожный номер:A229900002031

Комплект:1

Примечание:

№ на схеме:23

Наименование:Clamp, T-type

Каталожный номер:A229900002683

Комплект:2

Примечание:
