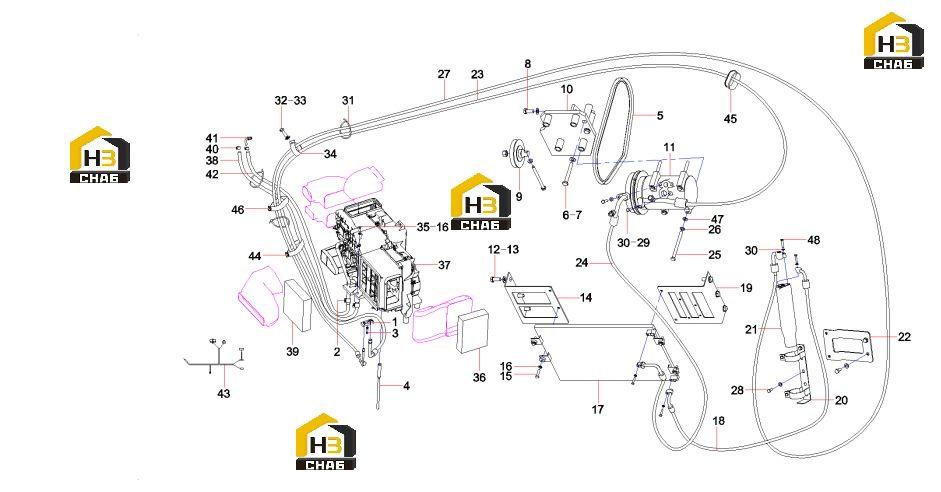

Система кондиционирования воздуха 12714251

← Пол кабины 12970772 Блок кондиционера 60168171 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector, pipe

Каталожный номер:B229900005758

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clamp, pipe

Каталожный номер:60166393

Комплект:2

Примечание:

№ на схеме:3

Наименование:Screw M6x25GB70.1

Каталожный номер:A210204000132

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipe, drainage

Каталожный номер:A229900009481

Комплект:1

Примечание:

№ на схеме:5

Наименование:V-belt

Каталожный номер:B230106000075

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:60009393

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:10GB97.1

№ на схеме:8

Наименование:Bolt

Каталожный номер:21086590

Комплект:2

Примечание:M10x1.25 x 30GB5786 10.9

№ на схеме:9

Наименование:Pulley, tension

Каталожный номер:60009582

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bracket, compressor

Каталожный номер:10489011

Комплект:1

Примечание:

№ на схеме:11

Наименование:Compressor

Каталожный номер:B220203000007

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:6

Примечание:

№ на схеме:13

Наименование:Washer 10GB96.1

Каталожный номер:60060546

Комплект:6

Примечание:

№ на схеме:14

Наименование:Bracket, left, condenser

Каталожный номер:10368411

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M8x35GB5783

Каталожный номер:A210111000092

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:60060565

Комплект:11

Примечание:8GB96.1

№ на схеме:17

Наименование:Assembly, condenser

Каталожный номер:A220700000028

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:60001238

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bracket, right, condenser

Каталожный номер:10368410

Комплект:1

Примечание:

№ на схеме:20

Наименование:Support, container, liquid storage

Каталожный номер:A229900008784

Комплект:1

Примечание:

№ на схеме:21

Наименование:Container, liquid storage

Каталожный номер:B229900005141

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bracket, drying bottle

Каталожный номер:10368409

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose, air intake

Каталожный номер:60001235

Комплект:1

Примечание:

№ на схеме:24

Наименование:Exhaust hose

Каталожный номер:60200793

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt M8x110(GB5782) 10.9

Каталожный номер:A210110000367

Комплект:4

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:24000633

Комплект:6

Примечание:8GB97.1

№ на схеме:27

Наименование:Hose, rubber, liquid

Каталожный номер:60001239

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt M8x20GB5783 10.9

Каталожный номер:A210111000343

Комплект:2

Примечание:

№ на схеме:29

Наименование:Bolt M6x30GB5783

Каталожный номер:A210111000082

Комплект:2

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:24000632

Комплект:7

Примечание:6GB97.1

№ на схеме:31

Наименование:Strap, nylon (black)

Каталожный номер:A239900000066

Комплект:90

Примечание:

№ на схеме:32

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:5

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:24000639

Комплект:5

Примечание:12GB97.1

№ на схеме:34

Наименование:Clamp, harness

Каталожный номер:60149606

Комплект:2

Примечание:

№ на схеме:35

Наименование:Bolt M8x25GB5783 10.9

Каталожный номер:A210111000323

Комплект:7

Примечание:

№ на схеме:36

Наименование:Filter, air, external

Каталожный номер:B222100000660

Комплект:1

Примечание:

№ на схеме:37

Наименование:Assembly, air conditioner unit

Каталожный номер:60168171

Комплект:1

Примечание:

№ на схеме:38

Наименование:Hose SY215C9M2K.1.8-10

Каталожный номер:12926943

Комплект:1

Примечание:

№ на схеме:39

Наименование:Filter, air, inner

Каталожный номер:B222100000711

Комплект:1

Примечание:

№ на схеме:40

Наименование:Hoop

Каталожный номер:A210855000005

Комплект:2

Примечание:

№ на схеме:41

Наименование:Connector

Каталожный номер:B210780001754

Комплект:1

Примечание:

№ на схеме:42

Наименование:Hose, steam

Каталожный номер:10472124

Комплект:1

Примечание:

№ на схеме:43

Наименование:Electrical system, air conditioner

Каталожный номер:10473304

Комплект:1

Примечание:

№ на схеме:44

Наименование:Clamp, harness

Каталожный номер:60119587

Комплект:1

Примечание:

№ на схеме:45

Наименование:Sleeve, rubber

Каталожный номер:11779657

Комплект:1

Примечание:

№ на схеме:46

Наименование:Clamp, harness

Каталожный номер:60086357

Комплект:3

Примечание:

№ на схеме:47

Наименование:Washer

Каталожный номер:24000511

Комплект:4

Примечание:8GB93

№ на схеме:48

Наименование:Bolt M6x25GB5783

Каталожный номер:A210111000081

Комплект:4

Примечание:
